C11. Transmetteurs de pression Atex pour zones explosibles

ESI Technology propose une gamme complète de transmetteurs de pression certifiés pour les applications en atmosphères explosibles qui nécessitent l'emploi d'instruments empêchant tout risque d'étincelle ou d'explosion.

Nos transmetteurs de pression à sécurité intrinsèque certifiés ATEX et IECEx délivrent un signal 4 - 20 mA, et peuvent mesurer des pressions relatives, absolues, différentielles et composées.

Les transmetteurs ESI certifiés ATEX et IECEx sont compatibles pour les zones en atmosphères explosibles gaz (zone 0), poussières (zone 20) et mines (groupe I M1) en association avec des barrières Zener ou des isolateurs galvaniques.

Cellule: SoS (Silicon-on-Sapphire) ou à couche épaisse ou à feuilles encollées silicium piézoélectrique
Nombreuses versions disponibles: applications générales, membrane affleurante, pression différentielle, détection de niveau, Oil&Gas et sous-marin etc.
Plage de pression: de -1 à 5.000 bar
Forte résistance aux surpressions et pression d'éclatement très élevée
Certifications DNV GL en option
Parties humides: Titane ou acier inox 316
Séries: GS4200, PR3100, PR9000, PR3800, PR3850, PR3860, PR3200, PR3202, HP1000, PR3110EX, HI2000, PR3420, PR3441, PR3442, PR3913, PR3914, PR3915, PR3900 et PR3920

Séries

GS4200 Applications Générales

Cellule: SoS
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V et 10 mV/V
Plage de pression: de -1 à 1.500 bar
Parties humides: alliage de Titane
Options: ATEX, IECEx et DNV GL

PR3100 Applications Générales

Cellule: couche épaisse ou feuilles encollées
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V et 2 mV/V
Plage de pression: de -1 à 1.000 bar
Parties humides: acier inox 316
Options: ATEX, IECEx

PR9000 Applications Générales
Réglage Facile Gain et Échelle

Cellule: SoS
Sortie analogique: 4...20 mA
Plage de pression: de -1 à 1.500 bar
Parties humides: alliage de Titane
Options: ATEX, IECEx

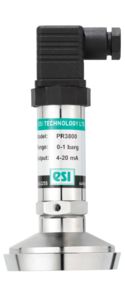

PR3800 Membrane Affleurante
Raccord Type Clamp/Bride

Cellule: céramique à couche épaisse
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V
Plage de pression: de -1 à 40 bar
Parties humides: acier inox 316L
Options: ATEX, IECEx

PR3850 Membrane Affleurante
Raccord G1/2" ou G1"

Cellule: céramique à couche épaisse
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V
Plage de pression: de 0 à 400 bar
Parties humides: acier inox 316L
Options: ATEX, IECEx

PR3860 Membrane Affleurante
Hautes Températures (+250°C)

Cellule: céramique à couche épaisse
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V
Plage de pression: de 0 à 400 bar
Parties humides: acier inox 316L
Options: ATEX, IECEx

PR3200 Pressions Différentielles
Moyennes et Hautes Pressions

Cellule: SoS
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V
Plage de pression: de 0 à 200 bar
Parties humides: acier inox 304 et alliage de Titane
Options: ATEX, IECEx

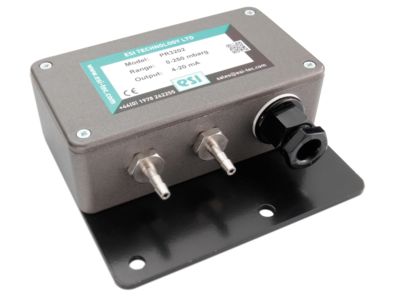

PR3202 Pressions Différentielles
Basses Pressions

Cellule: silicium piézorésistif
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V
Plage de pression: à partir de 5 mbar
Parties humides: laiton nickelé, tubulure silicone, membrane silicone, PA renforcé fibre de verre

HP1000 Hautes Pressions

Cellule: SoS
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V et 10 mV/V
Plage de pression: de 0 à 5.000 bar
Parties humides: alliage de Titane
Options: ATEX, IECEx et DNV GL

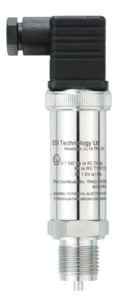

PR3110EX Basses Pressions
ATEX, IECEx et DNV-GL

Cellule: silicium piézorésistif isolé
Sortie analogique: 4...20 mA
Plage de pression: à partir de 100 mbar
Parties humides: acier inox 316 et joint NBR

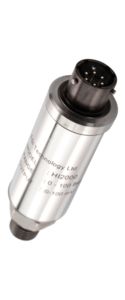

HI2000 Hautes Spécifications
Haute Précision ≤ ±0,1 %

Cellule: SoS
Sortie analogique: 10 mV/V, 0...5 V et 0...10 V
Plage de pression: de -1 à 1.500 bar
Parties humides: alliage de Titane
Options: ATEX, IECEx

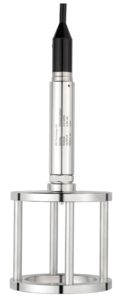

PR3420 Profondeur et Niveau
Avec Socle pour Boue

Cellule: silicium piézorésistif isolé
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V
Plage de pression: à partir de 1 mH2O
Parties humides: acier inox 316 et joint NBR
Certifications: ATEX, IECEx

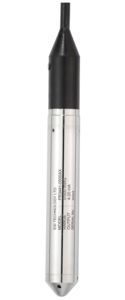

PR3441 Profondeur et Niveau
Pour Trou ≥ Ø25 mm

Cellule: silicium piézorésistif isolé
Sortie analogique: 4...20 mA, 0...5 V, 0...10 V
Plage de pression: à partir de 1 mH2O
Parties humides: acier inox 316 et joint NBR
Certifications: ATEX, IECEx et DNV GL

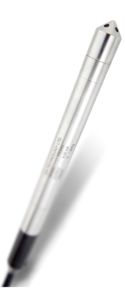

PR3442 Profondeur et Niveau
Version Ultra-Étroite Ø16 mm

Cellule: silicium piézorésistif isolé
Sortie analogique: 4...20 mA
Plage de pression: à partir de 50 mH2O
Parties humides: acier inox 316 et joint NBR
Certifications: ATEX, IECEx et DNV GL

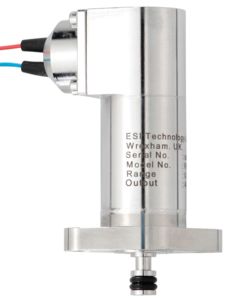

PR3913 Applications Sous-Marines (-3.000 m)
Régulation de Vanne

Convient pour véhicules télé­commandés (ROV) et équipements en eaux profondes
Cellule: SoS
Sortie analogique: 4...20 mA
Plage de pression: jusque 1.035 bar (15.000 psi)
Parties humides: Inconel 625 et alliage de Titane
Certifications: ATEX, IECEx

PR3914 Applications Sous-Marines (-6.000 m)

Convient pour véhicules télé­commandés (ROV) et équipements en eaux profondes
Cellule: SoS
Sortie analogique: 4...20 mA
Plage de pression: jusque 2.000 bar
Parties humides: acier inox 316 et alliage de Titane
Certifications: ATEX, IECEx

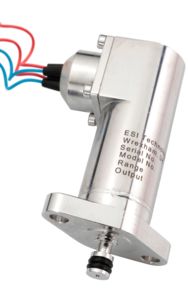

PR3915 Applications Sous-Marines (-3.000 m)
Capteur Double Redondance

Cellule: SoS
Sortie analogique: 4...20 mA
Plage de pression: jusque 1.380 bar
Parties humides: acier inox 316 et alliage de Titane
Certifications: ATEX, IECEx

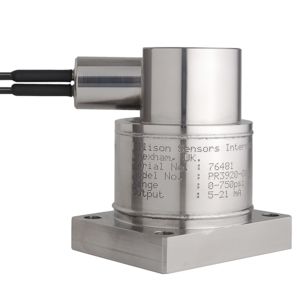

PR3920 Pressions Différentielles
Applications Sous-Marines (-3.000 m)

Cellule: SoS
Sortie analogique: 4...20 mA
Plage de pression différentielle: 0...51 bar
Pression en ligne: 690 bar
Résistance à la corrosion: NACE
Parties humides: acier inox 316 et alliage de Titane
Certifications: ATEX, IECEx

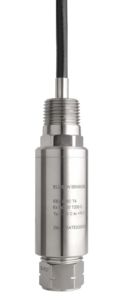

PR3900 ATEX, IECEx et DNV-GL

Cellule: SoS
Sortie analogique: 4...20 mA
Plage de pression: jusque 1.500 bar
Résistance à la corrosion: NACE
Parties humides: acier inox 316 et alliage de Titane
Certifications: ATEX, IECEx et DNV GL
