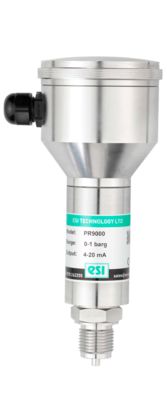

Série PR9000
Transmetteur de Pression pour Applications Générales
Réglage gain et échelle facilement accessibles grâce au couvercle vissé
Cellule: SoS (Silicon-on-Sapphire)
Plage de pression: de -1 à 1.500 bar
Certification: ATEX/IECEx disponible, y compris pour mines M1
- Cellule à technologie Silicon-on-Sapphire procurant de remarquables performances (p>1 bar)
- Plages de pression jusque 1.500 bar
- Conception robuste tout inox pour utilisation en environnement sévère
- Parties humides en matériaux divers
- Option ATEX/IECEx disponible, y compris pour mines M1
Les transmetteurs de la Série PR9000 ont été conçus pour répondre aux exigences de la plupart des applications industrielles nécessitant une sortie 4 - 20 mA.
Fabriqués dans un corps en acier inox robuste, ces transmetteurs de pression sont dotés de la technologie unique du capteur Silicon-on-Sapphire, procurant de remarquables performances et assure une excellente stabilité sur une large plage de température.
Le capteur résiste à de fortes surpressions tout en garantissant une remarquable résistance à la corrosion, et ce sans hystérésis notoire. Les remarquables propriétés d'isolation permettent au capteur de fonctionner sur une large plage de température sans perte des performances.
Grâce au couvercle vissé, une caractéristique importante de ce transmetteur est la facilité d'accès au bornier à vis, ainsi qu'aux potentiomètres de réglage du zéro et de l'échelle, et ce même sur site. L'entrée de câble est assurée par un presse-étoupe PG9, ou en option par un raccord de conduit M20. Le raccord process est de type 1/2" BSP, mais il est possible d'obtenir en option 1/2" BSPT et 1/2" NPT, y compris avec brides hygiéniques et barrières. Les plages de pression vont de 0 - 100 mbar à 0 - 1.500 mbar.
Le spectre des applications de ces transmetteurs de pression comprend les installations de génie civil et mécanique, le process, les équipements de test de production, les ressources en eau, la production d'énergie et toute application avec liquide ou gaz nécessitant un signal de sortie stable, répétable et précis de 4-20 mA.
Une version ATEX et IECEx est également disponible en option pour les zones en atmosphères explosibles gaz (zone 0), poussières (zone 20) et mines (groupe I M1).
Modèle: | PR9000 | ||||||||
Sortie analogique: | 4...20 mA (2 fils) | ||||||||
Tension d'alim.: | 13...36 VDC | ||||||||
Pression de référence: | Relative | ||||||||
Plages de pression: | -1...0 bar | 0...0,5 bar | 0...1 bar | 0...10 bar | 0...25 bar | 0...100 bar | 0...250 bar | 0...700 bar | 0...1.500 bar |
Surpression maxi: | 2 bar | 2 bar | 2 bar | 20 bar | 50 bar | 200 bar | 500 bar | 1.000 bar | 1.650 bar |
Cellule: | p≤1 bar: Silicium piézorésistif isolé p>1 bar: Silicon-on-Sapphire (SoS) |
||||||||
Précision: | ±0,2% échelle BFSL (±0,1% en option) | ||||||||
Température: | Ambiante: -20...+85°C Fluide: -20...+85°C |
||||||||
Compatibilité parties humides: | p≤1 bar: tous fluides compatibles avec acier inox 316 et joint torique NBR p>1 bar: tous fluides compatibles avec acier inox 316 et alliage de Titane |
||||||||
Connexion: | Bornier à vis pour conducteur Ø0,2...2 mm² sous couvercle vissé, Presse-étoupe IP68 pour entrée câble Ø4...8 mm², Entrée conduit M20 en option | ||||||||
Raccord pression: | G1/2", NPT1/2" | ||||||||
Options: | ATEX/IECEx, étalonnage 5 ou 10 points | ||||||||
Accessoires: | Afficheur encastrable, adaptateur HT |
