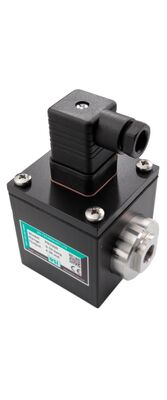

Série PR3200

Transmetteur pour Moyennes et Hautes Pressions Différentielles

Cellule: SoS (Silicon-on-Sapphire)
Plage de pression: de 0 à 200 bar
Certification: ATEX/IECEx disponible, y compris pour mines M1

  • Large choix de plages de pression différentielle jusque 200 bar
  • Fonctionnement humide/humide ou sec/sec
  • Disponibles pour pression relative ou mesure bidirectionnelle
  • Conception durable pour utilisations industrielles et commerciales
  • Blindage RFI contre le rayonnement électromagnétique
  • Option ATEX/IECEx disponible, y compris pour mines M1

Le transmetteur de pression différentielle PR3200 utilise deux capteurs Silicon-on-Sapphire procurant une excellente stabilité et de remarquables performances pour de véritables fonctionnements humide/humide, et convient pour tous liquides ou gaz compatibles avec l'acier inox et le Titane.

La technologie unique du capteur Silicon-on-Sapphire procure de remarquables performances et assure une excellente stabilité sur une large plage de température. Le capteur résiste à de fortes surpressions tout en garantissant une remarquable résistance à la corrosion, et ce sans hystérésis notoire. Les remarquables propriétés d'isolation permettent au capteur de fonctionner sur une large plage de température sans perte des performances.

On trouve les applications suivantes: mesure de débit avec diaphragmes et débitmètres massiques, mesure de pression différentielle statique et contrôle en chambre de combustion, contrôle de pression et de filtration des équipements hydrauliques, et toute application requérant une mesure fiable de pression différentielle de liquide ou gaz. Un connecteur DIN assure la connexion électrique, et permet d'accéder facilement au réglage du zéro et de la pleine échelle, même sur site. Deux entrées 1/4" BSP femelles assurent le raccord process. Une platine de fixation est disponible pour un montage sur paroi. Les plages de pressions différentielles vont de 0...500 mbar à 0...200 bar.

Une version ATEX et IECEx est également disponible en option pour les zones en atmosphères explosibles gaz (zone 0), poussières (zone 20) et mines (groupe I M1).

Modèle: PR3200 PR3210 PR3230 PR3220 PR3240
Sortie analogique: 4...20 mA (2 fils) 0...5 V (4 fils) 0...5 V (3 fils) 0...10 V (4 fils) 0...10 V (3 fils)
Tension d'alim.: 10...36 VDC 10...36 VDC 10...36 VDC 13...30 VDC 13...30 VDC
Pression de référence: Différentielle
Plages de pression: 0...500 mbar 0...1 bar 0...10 bar 0...50 bar 0...100 bar 0...200 bar
Surpression maxi: 2,5 bar 4 bar 40 bar 200 bar 400 bar 600 bar
Cellule: Silicon-on-Sapphire (SoS)
Précision: ±0,3% échelle BFSL (±0,1% en option)
Température: Ambiante: -20...+85°C
Fluide: -20...+85°C
Compatibilité parties humides: Tous fluides compatibles avec acier inox 304 et alliage de Titane
Connexion: EN 175301-803 forme A, EN175301 ATEX/IECEx
Raccord pression: G1/4", NPT1/4"
Options: ATEX/IECEx (versions 4...20 mA uniquement), étalonnage 5 ou 10 points
Accessoires: Afficheur encastrable
