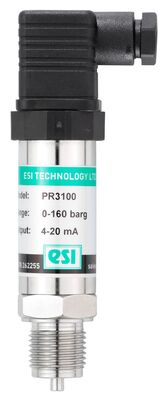

Série PR3100
Transmetteur de Pression pour Applications Générales
Cellule: céramique à couche épaisse ou jauge de contrainte à feuilles encollées
Plage de pression: de 0 à 1.000 bar
Pression de référence: relative ou absolue
Certification: ATEX/IECEx disponible, y compris pour mines M1
- Convient pour la majorité des applications industrielles
- Plages de pression de 0...2,5 bar jusque 0...1.000 bar
- Mesure de pression fiable et précise
- Très grande durée de vie
- Robustes et compacts à la fois
- Option ATEX/IECEx disponible, y compris pour mines M1
Les transmetteurs de la Série PR3100 ont été conçus pour répondre aux exigences de la plupart des applications industrielles.
Fabriqués dans un acier inox robuste, ces transmetteurs de pression sont dotés de la plus récente technologie de cellule ainsi que d'un préamplificateur à circuit intégré dédié procurant d'excellentes stabilité et précision durant toute la durée de vie.
Sont également disponibles les sorties analogiques suivantes : 2 mV/V, 0 - 20 mA, 0 - 5 V et 0 - 10 V. Un connecteur DIN assure la connexion électrique, et permet d'accéder facilement au réglage du zéro et de la pleine échelle. Le raccord process est de type 1/2" BSP, mais il est possible d'obtenir en option 1/4" BSP, 1/4" BSPT, 1/2" BSPT, 1/4" NPT et 1/2" NPT. Par ailleurs, il est également possible de livrer en Hastelloy C ou Inconel pour une protection maximale contre la corrosion.
Les plages de pression vont de de 0...1 bar jusque 0...1.000 bar. Le spectre des applications de ces transmetteurs de pression universels comprend les installations de génie civil et mécanique, le process, les équipements de test de production, les ressources en eau, la production d'énergie et toute application avec liquide ou gaz nécessitant un signal de sortie stable, répétable et précis de 4-20 mA.
Une version ATEX et IECEx est également disponible en option pour les zones en atmosphères explosibles gaz (zone 0), poussières (zone 20) et mines (groupe I M1).
Modèle: | PR3100 | PR3101 | PR3102 | PR3103 | |||
Sortie analogique: | 4...20 mA (2 fils) | 2 mV/V (4 fils) | 0...5 V (4 fils) | 0...10 V (4 fils) | |||
Tension d'alim.: | 13...36 VDC | 10 VDC (5...15 V) | 13...30 VDC | 13...30 VDC | |||
Pression de référence: | Relative ou Absolue | ||||||
Plages de pression: | -1...0 bar | 0...2,5 bar | 0...10 bar | 0...100 bar | 0...250 bar | 0...600 bar | 0...1.000 bar |
Surpression maxi: | 2 bar | 5 bar | 20 bar | 200 bar | 500 bar | 900 bar | 1.200 bar |
Cellule: | p≤20 bar: Céramique à couche épaisse p>20 bar: Jauge de contrainte à feuilles encollées |
||||||
Précision: | ±0,3% échelle BFSL (±0,1% en option) | ||||||
Température: | Ambiante: -20...+85°C Fluide: -20...+85°C |
||||||
Compatibilité parties humides: | p≤20 bar: tous fluides compatibles avec acier inox 316, alumine (Al2O3) et joint NBR p>20 bar: tous fluides compatibles avec acier inox 17/4PH et 316 |
||||||
Connexion: | EN 175301-803 forme A, M12x1, Câble blindé 1 m, Câble blindé IP67 1 m, certifiée ATEX/IECEx | ||||||
Raccord pression: | G1/4", G1/2", NPT1/4", NPT1/2" | ||||||
Options: | ATEX/IECEx (versions 4...20 mA uniquement), étalonnage 5 ou 10 points | ||||||
Accessoires: | Afficheur enfichable, afficheur encastrable, adaptateur HT, câble pour connecteur M12 |
