Série PR3442
Transmetteur de Pression Étroit Immergeable de Profondeur & Niveau
Diamètre: Ø16 mm
Cellule: silicium piézorésistif isolé
Plage de pression: à partir de 50 mH2O
Pression de référence: relative avec aérage ou hermétique
- Diamètre ultra-étroit 16 mm
- Cellule à technologie piézorésistive procurant d'excellentes stabilité et répétabilité
- Fabrication en acier inox robuste
- Plages de pression à partir de 0 – 50 mH2O
- Câble moulé renforcé pour une protection efficace contre les pénétrations d'eau

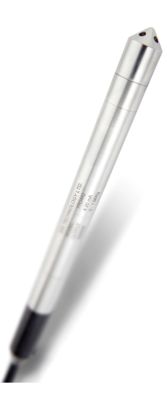

Le transmetteur ultra-étroit immergeable PR3442 a été conçu pour la mesure précise de profondeur et niveaux des liquides à l'intérieur de trous.
Le signal de sortie standard est de type 4...20 mA (2 fils), avec une plage d'alimentation de 13 - 36 VDC. La connexion électrique est réalisée au moyen d'un câble moulé en polyuréthane haute résistance avec tube d'aérage intégré pour éviter tout problème de référence par rapport à la pression atmosphérique de surface. Un nez conique en acier inox doté de trous radiaux permet d'éviter la formation de boues. Grâce à son diamètre ultra-étroit de 16 mm, le transmetteur PR3442 convient pour la mesure à l'intérieur de trous de 19 mm de diamètre ou plus
On trouve les applications suivantes: contrôle niveau de forage et réservoirs, mesure de la pression des conduites d'eau dans les chambres d'inspection, mesure du niveau de puissance et de la pression de sortie sur les pompes submersibles.
Modèle: | PR3442 | |||
Sortie analogique: | 4...20 mA (2 fils) | |||
Tension d'alim.: | 13...36 VDC | |||
Pression de référence: | Relative avec aérage ou hermétique | |||
Plages de pression: | 0...50 mH2O | 0...100 mH2O | 0...250 mH2O | 0...500 mH2O |
Surpression maxi: | 100 mH2O | 200 mH2O | 500 mH2O | 1.000 mH2O |
Cellule: | Silicium piézorésistif isolé | |||
Précision: | ±0,3% échelle BFSL | |||
Température: | Ambiante: -20...+60°C Fluide: ne doit pas geler autour du capteur |
|||
Compatibilité parties humides: | Tous fluides compatibles avec acier inox 316, joint NBR, câble PU | |||
Connexion: | Câble PU surmoulé immergeable. Blindage intégré, renfort Kevlar et tube d'aérage | |||
Raccord pression: | Nez conique en acier inox avec entrées pression radiales | |||
Options: | ATEX/IECEx (versions 4...20 mA uniquement), étalonnage 5 ou 10 points | |||
Accessoires: | Boîtier dessiccateur, afficheur encastrable |
