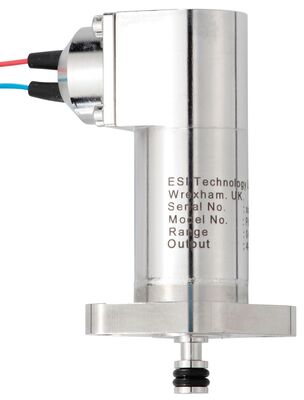

Série PR3913

Transmetteur de Pression Sous-Marin pour Régulation de Vanne

Idéal pour véhicules télécommandés (ROV) et équipements d'essais en aux profondes
Cellule:
SoS (Silicon-on-Sapphire)
Immersion: jusque 3.000 m sous le niveau de la mer
Plage de pression: jusque 1.035 bar (15.000 psi)

  • Cellule à technologie Silicon-on-Sapphire procurant de remarquables performances
  • Immergeable jusque 3.000 m sous le niveau de la mer
  • Plages de pression jusque 1.000 bar
  • Haute précision en option
  • Essais hyperbares jusque 3.300 m de profondeur
  • Déverminage (ESS Environmental Stress Screening)
  • Compatible véhicules télécommandés (ROV) et équipements d'essais en aux profondes
  • Liasse documentaire complète avec certifications
  • Option ATEX/IECEx disponible, y compris pour mines M1

Le transmetteur de pression PR3913 a été conçu pour répondre aux exigences de l'industrie pétrolière sous-marine, et est configuré pour se monter directement sur les modèles de bride standard de vanne de régulation.

La technologie unique du capteur Silicon-on-Sapphire procure de remarquables performances et assure une excellente stabilité sur une large plage de température. Le capteur résiste à de fortes surpressions tout en garantissant une remarquable résistance à la corrosion, et ce sans hystérésis notoire. Les remarquables propriétés d'isolation permettent au capteur de fonctionner sur une large plage de température sans perte des performances.

Logé dans un corps entièrement soudé avec les parties humides conformes à la recommandation NACE pour la résistance à la corrosion des matériaux, ce produit fournira une solution durable pour une mesure de pression précise à long terme, même situé en permanence dans des environnements sous-marins extrêmement profonds.

Le raccord de pression est réalisé avec une tige de 8 mm de diamètre comportant une redondance de deux gorges pour joint torique. Le raccord est fabriqué en Inconel 625 pour une résistance chimique élevée. Le signal analogique hautement stable est de type 4 - 20 mA (2 fils) pour des plages de pression allant jusque 1.000 bar. Destiné à une immersion permanente dans une huile diélectrique pressurisée et protégé de la pénétration avec un système verre-métal haute pression, le transmetteur peut résister à une pression externe jusqu'à 3.000 m de profondeur d'eau et fournit un confinement de pression secondaire jusqu'à 1.650 bars. La connexion électrique se fait via de solides câbles PTFE Raychem Flexlite. Les plages de pression vont de 0...200 bar à 0...1.035 bar.

Le transmetteur peut être livré avec certificats d'essais hyperbares jusque 3.000 m de profondeur, et de déverminage (ESS Environmental Stress Screening) ainsi qu'une liasse documentaire complète.

Modèle: PR3913
Sortie analogique: 4...20 mA (2 fils)
Tension d'alim.: 10...36 VDC
Pression de référence: Relative hermétique
Plages de pression: 0...228 bar (3.000 psi) 0...379 bar (5.000 psi) 0...569 bar (8.000 psi) 0...759 bar (11.000 psi) 0...1.035 bar (15.000 psi)
Surpression maxi: 456 bar (6.000 psi) 758 bar (10.000 psi) 1.138 bar (16.000 psi) 1.518 bar (22.000 psi) 1.553 bar (22.500 psi)
Cellule: Silicon-on-Sapphire (SoS)
Précision: ±0,25% échelle BFSL
Température: Ambiante: -20...+40°C
Fluide: -20...+40°C
Protection contre les pénétrations: Corps entièrement soudé. IP67 après raccordement correctement effectué
Compatibilité parties humides: Tous fluides compatibles avec Inconel 625 et alliage de Titane
Connexion: Nombreuses option (câble ou connecteur sous-marin). Nous consulter
Raccord pression: Nombreuses options en fonction des exigences de l'application. Nous consulter
Options: Essais hyperbares (3.000 m), déverminage (ESS), ATEX/IECEx (versions 4...20 mA uniquement), étalonnage 5 ou 10 points
