Manomètres à glycérine

La gamme Oleotec de manomètres à glycérine

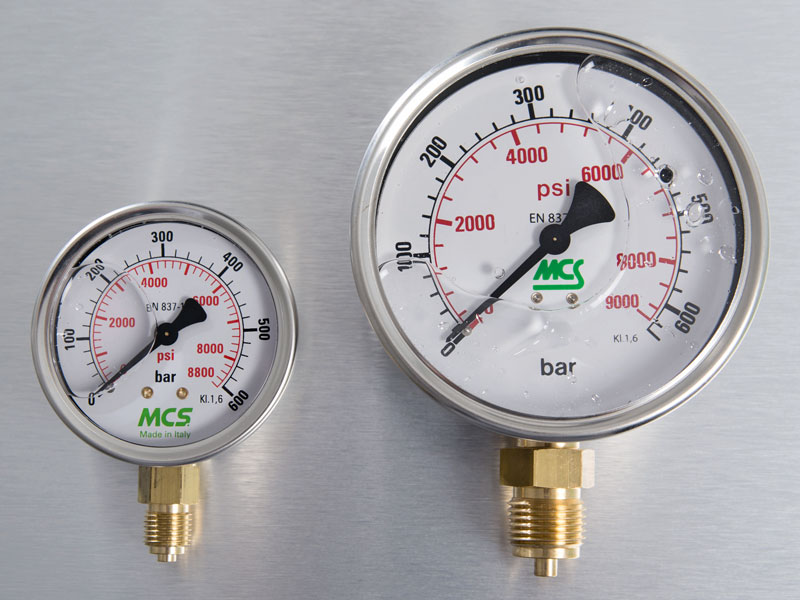

Tailles de cadran

Oleotec propose deux tailles de cadran, à choisir selon la distance de lecture et les contraintes d’encombrement :

• ø63 mm : compact, idéal pour les blocs forés, les centrales compactes, les valises de test ;
• ø100 mm : lecture à distance jusqu’à 3-4 m, recommandée pour les armoires, les bancs d’essais et les pupitres.

Matériaux et construction inox

Toute la structure extérieure est en acier inoxydable, garante d’une excellente tenue en milieu humide ou salin :

• Boîtier : acier inox, rempli de glycérine, avec évent de sécurité ;
• Lunette : acier inox AISI 304 ;
• Étrier de fixation : acier inox AISI 304 avec 3 trous ;
• Cadran : aluminium peint blanc, graduations bar et psi en encres noire et rouge indélébiles, logo vert MCS^® ;
• Aiguille : aluminium peint noir ;
• Voyant : polycarbonate haute résistance ;
• Raccord : laiton (≤ 600 bar) ou acier.

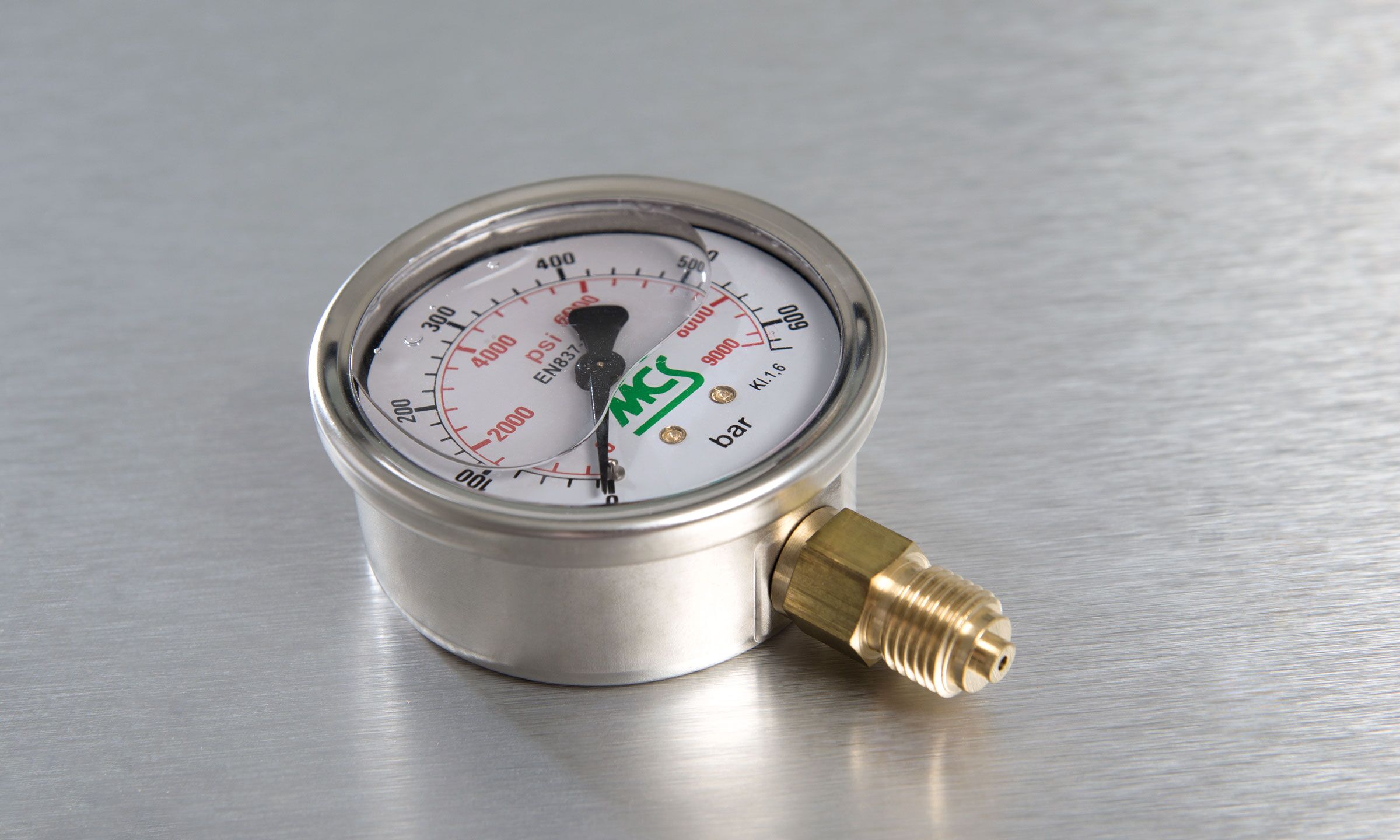

Quatre types de raccord sont proposés (filetages BSPP, métriques, NPT, raccord radial ou inférieur)selon la disposition du circuit

Raccordement et intégration dans l'écosystème MCS^®

Les manomètres à glycérine MCS^® se raccordent directement aux miniprises de pression Oleotec Série 621 via les flexibles hydrauliques miniatures de la gamme, ou peuvent être montés en position fixe sur les ports de mesure du bloc hydraulique. Ils sont compatibles avec l'ensemble des raccords et flexibles de la gamme MCS^®, assurant une cohérence système et étanchéité jusqu'à la plage de pression nominale de l'instrument.

Précision selon DIN 16005 et EN 837

La norme DIN 16005 complète la EN 837 en définissant les méthodes d'expression de la précision des manomètres à cadran. Elle introduit la notion de précision totale, incluant linéarité, hystérésis et répétabilité ; ce qui permet une comparaison objective entre instruments de différents fabricants. Les cadrans Oleotec MCS^® affichent leurs graduations en encres noire et rouge indélébiles, conformément aux exigences de lisibilité de cette norme.

• Cadran ø63 mm : ± 1,6 % P.E. selon DIN 16005 (classe 1.6) ;
• Cadran ø100 mm : ± 1,0 % P.E. selon DIN 16005 (classe 1.0) ;
• Encombrement et fixation conformes EN 837 ;
• Indice de protection IP65 selon EN 837.

Applications industrielles des manomètres à glycérines

Les manomètres à glycérine Oleotec équipent les opérateurs et techniciens dans de nombreux secteurs industriels :

• Hydraulique mobile et stationnaire ;
• Maintenance industrielle et SAV ;
• Bancs d’essais et laboratoires ;
• Centrales hydrauliques des engins de TP, agricoles, navals ;
• Systèmes de lubrification centralisée.

Surveillance permanente des pressions de service

Le manomètre à glycérine est la solution standard pour l'instrumentation fixe des circuits hydrauliques : pression de ligne sur centrales hydrauliques, pression de pilotage sur distributeurs, pression de sortie de pompes. Son absence de besoin en alimentation électrique et sa robustesse mécanique en font un composant fiable sur toute la durée de vie de l'installation, sans maintenance courante.

Environnements vibrants et pulsants

Les applications sur engins de BTP (pelles hydrauliques, chargeuses, grues), machines forestières, presses hydrauliques et pompes à pistons génèrent des niveaux de vibrations et des pulsations de pression (fréquence 5-50 Hz, amplitude 5-20 % de la pression de service) qui rendraient inutilisable un manomètre sec. Le manomètre à glycérine, grâce à l'amortissement visqueux du glycérol, maintient l'aiguille stable et lisible dans ces conditions.

Manomètre à glycérine ou manomètre numérique, comment choisir ?

Le manomètre à glycérine et le manomètre numérique répondent à des besoins différents et complémentaires. Le tableau suivant résume les critères de décision :

Ce faisant, le manomètre à glycérine est incontournable dans les situations suivantes :

• Fortes vibrations mécaniques : pompes à pistons, marteaux hydrauliques, engins TP ;
• Pulsations de pression issues d’électrodistributeurs ou de clapets ;
• Absence d’alimentation électrique : applications déportées, zones ATEX, installations temporaires ;
• Lecture analogique préférée par les opérateurs (vue globale de l’évolution de la pression) ;
• Budget contraint sur de grands parcs d’instruments.

À l’inverse, pour la capture des pics rapides ou la précision métrologique élevée, le manomètre numérique DP1 reste préférable.

Demander un devis ou un certificat d’étalonnage

Suco-VSE France livre les manomètres à glycérine MCS^® dans des délais réduits, et propose des certificats d’étalonnage raccordés au SI sur demande.

Sélectionnez le manomètre à glycérine adapté à votre circuit : Plage, cadran, raccord, certificat d’étalonnage ;

Demander un devis manomètre personnalisé →

Ou, découvrez l’ensemble des composants hydrauliques de mesure et diagnostic Oleotec.
