Miniprises de pression

MCS^® de Oleotec en détail : un système complet

La gamme MCS^® (Mini Control System) est une solution intégrée de contrôle de la pression hydraulique.

Elle comprend quatre familles de produits complémentaires, fonctionnant idéalement ensemble sur n'importe quel circuit hydraulique industriel, jusqu'à 630 bar de pression de service. Chaque famille répond à une fonction précise dans la chaîne de mesure : accès au circuit (prise de pression), liaison entre le point de mesure et l'instrument (flexible miniature), et lecture de la pression digitale ou analogique (manomètre numérique ou à glycérine).

Cette cohérence système garantit la compatibilité dimensionnelle, l'étanchéité et la traçabilité métrologique de l'ensemble de la chaîne de mesure.

Prise de pression : innovation Oleotec

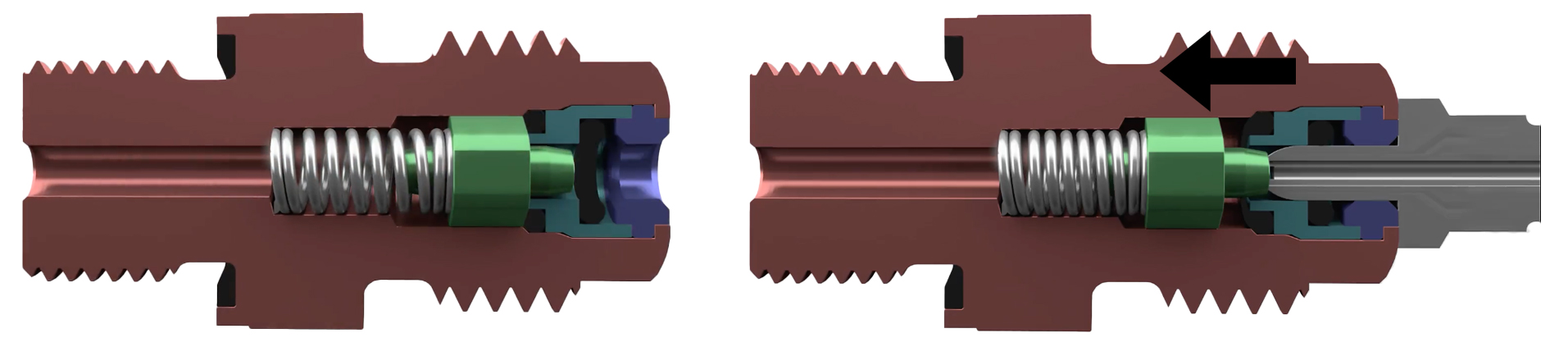

Le clapet anti-retour : étanchéité en position fermée

Le principe est simple : un clapet interne maintenu par un ressort calibré obture le passage du fluide lorsqu’aucun instrument n’est connecté. Un capuchon métallique ou plastique vissé sur le corps protège l’embout contre la pollution extérieure. Lorsque l’opérateur visse un flexible miniature ou un raccord, un poussoir central ouvre le clapet et établit la communication entre le circuit et l’instrument. Dès le débranchement, le ressort referme le clapet : aucune fuite, aucune dépressurisation du circuit.

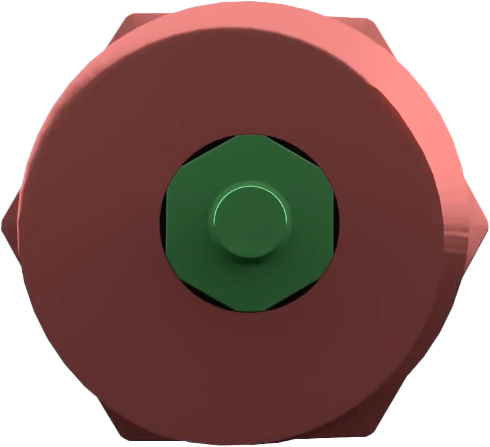

Innovation : piston hexagonal et joint torique

Les systèmes conventionnels reposent sur une étanchéité métal/métal à bille, sensible aux fluides faiblement visqueux et aux microfuites. La Série MCS 621 d’Oleotec introduit une rupture technologique : un piston hexagonal à centrage automatique équipé d’un joint torique, doté de 6 passages de fluide.

Quelles différences ? La conception à bille (plus ancienne) assure une étanchéité par contact métal/métal. Elle est robuste mais présente une sensibilité aux fluides faiblement visqueux (eau-glycolée, huiles synthétiques légères) qui peuvent infiltrer le plan de joint. La conception à piston avec joint torique, telle que celle adoptée par Oleotec sur la série MCS 621, supprime ce risque : le joint torique en élastomère assure une étanchéité fiable quelle que soit la viscosité du fluide. De plus, le piston hexagonal à 6 canaux de passage maximise la section d'écoulement, réduisant les pertes de charge et offrant un temps de réponse plus court, essentiel pour la capture de pics de pression transitoires.

Le design à piston hexagonal présente donc trois avantages mesurables :

1. Étanchéité absolue, y compris avec des huiles à faible viscosité ;
2. Réduction des pertes de charge grâce aux 6 passages parallèles ;
3. Temps de réponse raccourci et mesure plus précise, particulièrement utile en diagnostic de pics de pression.

Parallèlement, le joint anti-vibration prévient les desserrages sur équipements mobiles.

Les prises de pression MCS^® équipent un large éventail de circuits :

Contrôle rapide de pression sur équipements hydrauliques

Les miniprises Oleotec MCS 621 permettent de raccorder rapidement un manomètre numérique, un manomètre à glycérine ou un flexible de mesure sur un circuit hydraulique en service. Avec une pression de fonctionnement maximale de 630 bar et une pression d’éclatement supérieure à 2.520 bar, elles conviennent aux contrôles haute pression, aux réglages de limiteurs, à la recherche de pertes de charge, aux diagnostics lors des opérations de maintenance et aux validations après intervention.

Hydraulique mobile et machines exposées aux vibrations

Leur faible encombrement facilite l’intégration sur engins de TP, machines agricoles, équipements de manutention ou installations compactes. Le bouchon métallique avec câble zinc-nickel améliore la résistance à la corrosion et évite les bruits parasites liés aux chaînes en vibration. Le joint torique anti-vibration renforce la fiabilité du point de mesure.

Prélèvement d’huile, lubrification et hydraulique miniature

Les MCS 621 peuvent servir de point de prélèvement d’huile pour l’analyse du fluide en circulation. Elles s’intègrent aussi aux circuits de lubrification centralisée et d’hydraulique miniature, avec plusieurs configurations de joints et bouchons selon les contraintes thermiques.

Bancs d’essais et validation de performances

Sur bancs d’essais ou prototypes, elles permettent de multiplier les points de contrôle sans alourdir l’architecture hydraulique, avec une mesure rapide, précise et facilement raccordable aux instruments Oleotec.

Normes et exigences techniques applicables

La conception et les essais des prises de pression pour circuits hydrauliques sont encadrés par la norme ISO 15171-2 (Connexions pour équipements hydrauliques de mesure et de contrôle ; Partie 2 : Prises de mesure avec valves de fermeture et raccords de connexion).

Cette norme définit notamment :

• Les dimensions nominales des filetages de raccordement (M16×2, G1/4", etc.)
• Les pressions d'essai et d'éclatement minimales
• Les méthodes d'essai d'étanchéité
• Les matériaux compatibles avec les fluides hydrauliques courants

Toutes les miniprises MCS^® Série 621 sont conformes à la norme ISO 15171-2. Leur pression d'éclatement est supérieure à 2.520 bar, soit 4 fois la pression de fonctionnement maximale de 630 bar, garantissant un facteur de sécurité conforme aux exigences.

​Guide de choix Suco-VSE France : miniprises de pression

​Le choix d’une prise de pression repose sur cinq critères : pression, température, caractéristiques du fluide, environnement et raccordement.

• Pour les applications soumises à de fortes contraintes de pression (toujours intégrer une marge de sécurité d’au moins 25%) ou d’encombrement, la série MCS 621 offre une pression de fonctionnement maximale de 630 bar et une pression d’éclatement supérieure à 2.520 bar, tout en conservant un format compact adapté aux points de diagnostic difficiles d’accès.
• La compatibilité thermique dépend du joint et du bouchon sélectionnés : joint BUNA N pour les usages hydrauliques standards, joint VITON^® pour les températures plus élevées, bouchon acier ou plastique selon l’environnement.
• Le fluide doit également être vérifié : les MCS 621 sont destinées aux huiles hydrauliques et huiles à base minérale ; toute application avec fluide spécifique doit être validée techniquement.
• En environnement contraint (vibrations, projections, corrosion, machines mobiles) il faut privilégier les versions avec traitement zinc-nickel, bouchon métallique câblé et, si nécessaire, inox AISI 316. Le bouchon métallique câblé présente aussi l’avantage d’éviter les bruits parasites de chaîne sur les équipements vibrants.
• Enfin, le filetage de raccordement (BSPP, métrique, NPT etc.) doit être choisi selon le point d’implantation et l’instrument utilisé : flexible miniature, manomètre numérique, manomètre à glycérine ou raccord d’adaptation.

Votre dispositif de diagnostique complet

Pour exploiter la prise de pression en mesure mobile, raccordez-y un flexible miniature haute pression MCS^®.

Pour capturer les pics de pression sur le circuit, associez votre miniprise à un manomètre numérique DP1 avec échantillonnage 100 Hz.

En lecture analogique sous vibrations, un manomètre à glycérine MCS^® reste la solution conventionnelle la plus fiable.

​

Besoin d’une prise de pression adaptée à votre circuit ? Demander un conseil ou un devis

​Suco-VSE France, distributeur exclusif Oleotec en France, vous accompagne dans le choix de votre prise de pression. Nos experts hydrauliciens vous conseillent gratuitement sur le modèle, le filetage et les accessoires compatibles.

Contactez notre service technique pour une recommandation personnalisée.

Ou, découvrez l’ensemble de la gamme composants hydrauliques de mesure et diagnostic Oleotec.

«Minimes^®», « miniprises de pression » ou « test point », quelle différence ?

Entre la documentation technique et le jargon atelier, plusieurs termes désignant le même composant coexistent. « Miniprise de pression » insiste sur l’encombrement réduit du composant ; « test point » est la terminologie anglo-saxonne reprise dans la norme ISO ; « Minimess » (marque déposée) est devenu une dénomination générique couramment utilisée dans l’industrie pour désigner ce type de composant en conception et en maintenance des systèmes hydrauliques.
