Flexibles capillaires hydrauliques et raccords miniatures

Le système complet MCS^® de Oleotec en détail

La gamme MCS^® est une solution intégrée de contrôle de la pression hydraulique. Elle comprend quatre familles de produits complémentaires, fonctionnant idéalement ensemble sur n'importe quel circuit hydraulique industriel, jusqu'à 630 bar de pression de service. Chaque famille répond à une fonction précise dans la chaîne de mesure : accès au circuit (prise de pression), liaison entre le point de mesure et l'instrument (flexible miniature), et lecture de la pression (manomètre numérique ou manomètre analogique à glycérine).

Cette cohérence système garantit la compatibilité dimensionnelle, l'étanchéité et la traçabilité métrologique de l'ensemble de la chaîne de mesure.

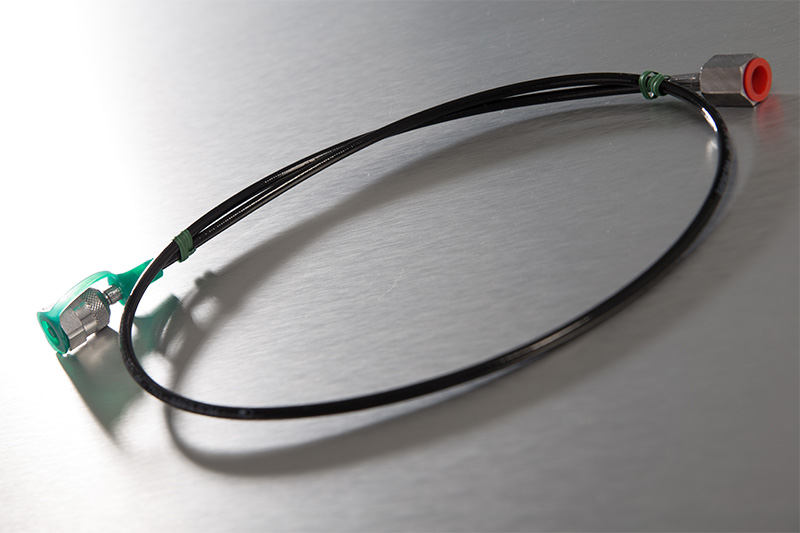

Pourquoi utiliser un flexible hydraulique miniature MCS^® ?

Les capilaires hydrauliqes MCS^® pour mesure de pression ont spécifiquement été conçus pour un usage ponctuel et mobile : connexion rapide sur une miniprise de pression, lecture de la pression, déconnexion sans fuite. La légèreté et la souplesse de ces capillaires permettent de travailler dans des espaces confinés, typiques des installations hydrauliques sur engins mobiles ou machines-outils.

Âme, tresse et gaine : une architecture trois couches

Les flexibles MCS^® reposent sur une structure tricouche optimisée pour la mesure :

• Âme en polyamide : compatibilité huiles minérales, faible coefficient de friction, contribution minimale aux pertes de charge ;
• Tresse de renfort en fibre d’aramide (Kevlar^®) ou fibre synthétique selon le modèle : tenue mécanique aux pics de pression jusqu’à 1.900 bar (pression d’éclatement modèle 6400) ;
• Gaine extérieure en polyamide : protection contre l’abrasion, les UV et les fluides extérieurs.

Cette architecture respecte les principes de la norme EN ISO 6605 pour les essais de flexibles hydrauliques.

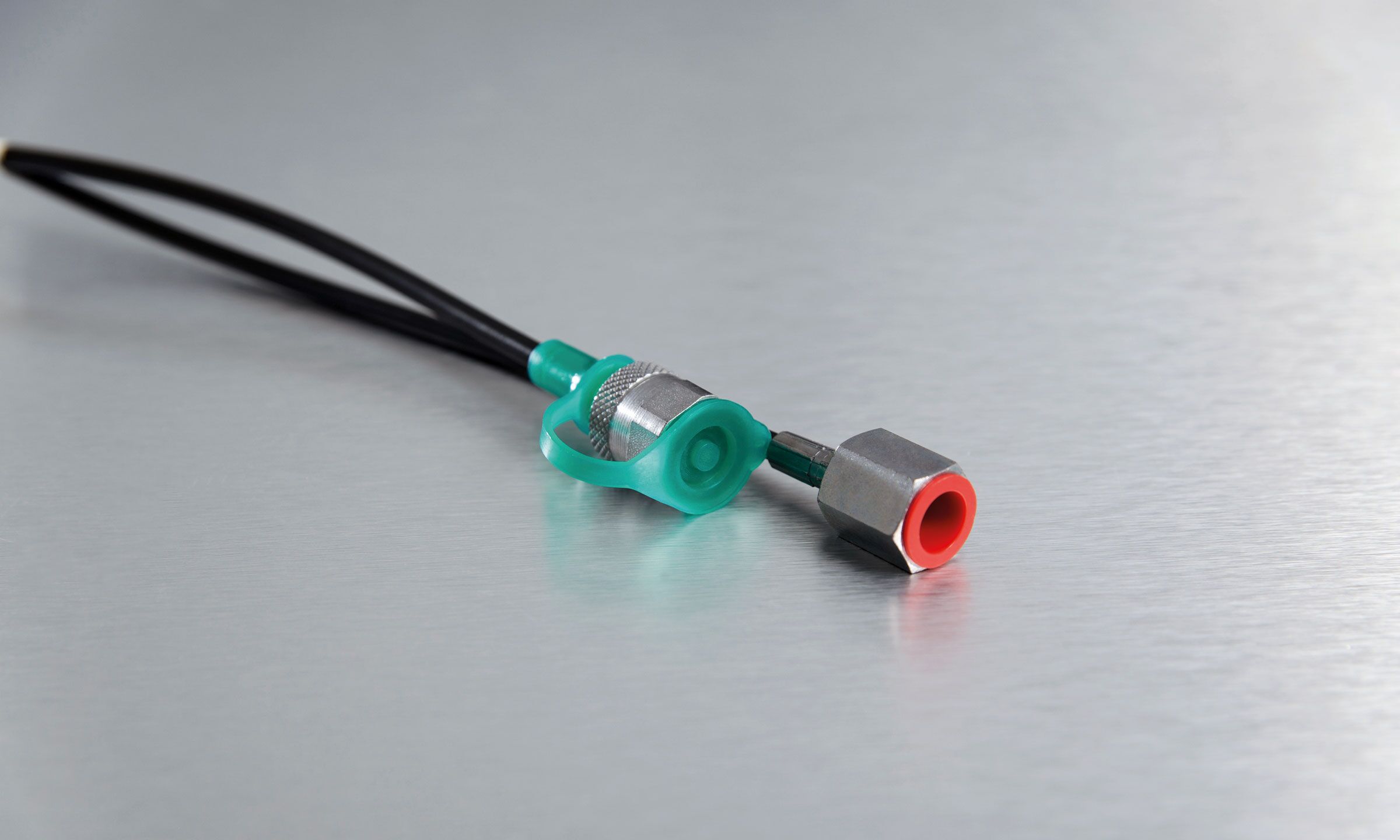

Le raccord à virole auto-étanche : sécurité anti-vibrations

Tous les raccords de la gamme MCS^® Oleotec sont équipés d'une virole sertie mécaniquement sur le flexible. Ce système d'assemblage est nettement plus fiable que les raccords à écrou coulissant en conditions vibratoires, même à haute pression : la virole ne peut pas se desserrer lors de pics de pression ou de cycles de vibration, ce qui élimine le risque de fuite intempestive sur chantier. Le raccordement est auto-étanche à la connexion : le design de l'embout et de la prise de pression assure la fermeture automatique des deux côtés lors de la déconnexion, sans perte de fluide, éliminant le besoin d'outils spéciaux ou de colliers supplémentaires.

Comparatif des séries de flexibles Oleotec MCS^®

Série 6400 : Le capillaire haute pression compact

La série 6400, avec son diamètre intérieur de 2 mm et sa tresse en fibre d'aramide (Kevlar^®), est le choix de référence pour les mesures sur circuits à haute pression (jusqu'à 630 bar). Sa faible masse (18 g/m) et son rayon de courbure minimal de 20 mm en font le flexible idéal pour les accès difficiles. La contrepartie est une perte de charge plus importante à débit élevé, ce qui le destine aux mesures de pression statique ou quasi-statique plutôt qu'aux débits importants.

Série 6500 : L'équilibre pression-débit

Avec son diamètre intérieur de 4 mm et sa tresse en fibre synthétique, la série 6500 offre un meilleur compromis pression/débit pour les applications jusqu'à 320 bar. Sa plus grande section interne réduit les pertes de charge, ce qui améliore la fidélité de la mesure sur les circuits à forte dynamique de pression.

Série 6700 : Haute pression et grand diamètre

La série 6700 combine un diamètre intérieur de 4 mm avec une tresse en fibre d'aramide, portant la pression de fonctionnement à 500 bar. C'est le flexible de choix pour les applications à haute pression nécessitant un débit de mesure plus important, par exemple lors de prélèvements d'échantillons d'huile sous pression ou de connexion d'appareils multi-paramètres.

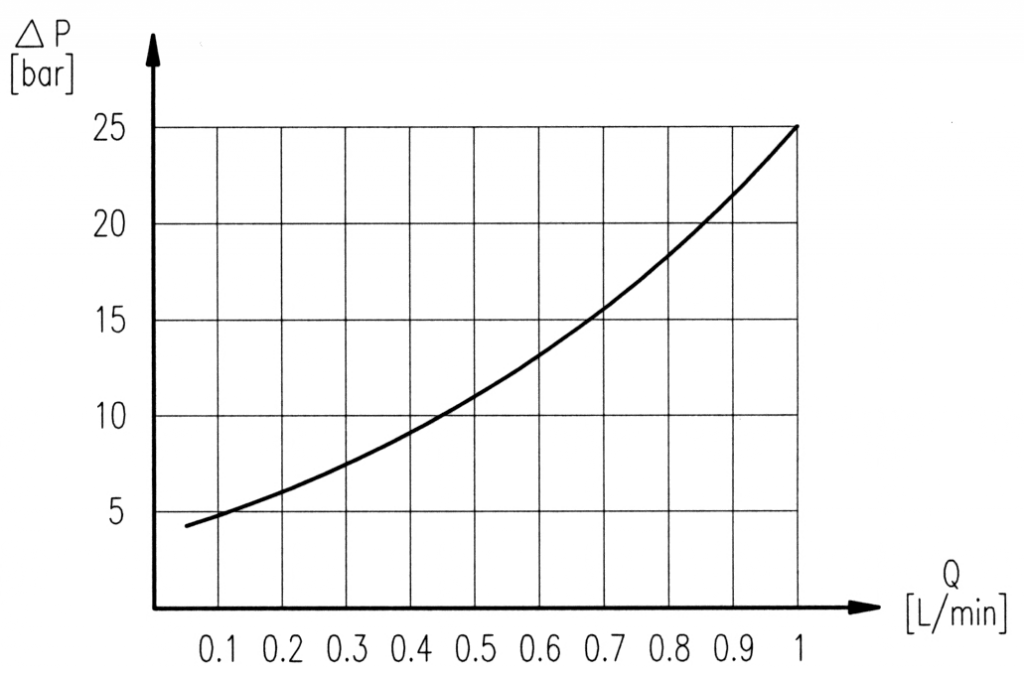

Critères de sélection

Avant de sélectionner un flexible hydraulique miniature, trois paramètres doivent être vérifiés en priorité :

• Pression de service : choisir une série dont la pression de fonctionnement maximale est supérieure à la pression maximale admissible du circuit (inclure un facteur de sécurité si des pics de pression transitoires sont possibles).
• Diamètre intérieur et pertes de charge : pour les circuits à faible viscosité ou les mesures nécessitant un bon temps de réponse, préférer la série 6500 ou 6700 (Ø int. 4 mm) à la série 6400 (Ø int. 2 mm).
• Compatibilité température/fluide : vérifier que la plage -20°C / +100°C couvre le domaine de l'application. En dehors de cette plage, consulter Suco-VSE France pour une solution adaptée.

Raccords hydrauliques haute pression compatibles

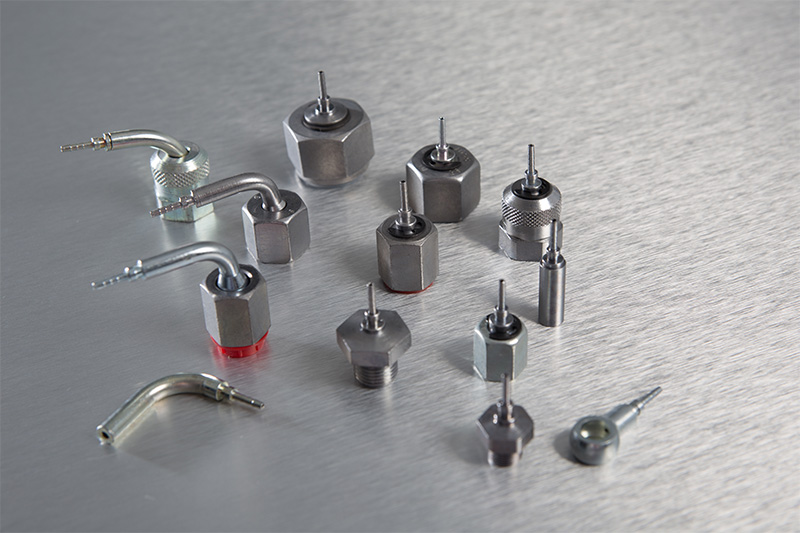

Les raccords hydrauliques miniatures Oleotec se déclinent en plusieurs configurations :

• droits, coudés 45° et 90° ;
• mâle BSPP G1/4", G1/8", G3/8" selon DIN ISO 228 ;
• mâle métrique (M10×1, M12×1,5, M14×1,5) ;
• raccords adaptateurs vers manomètres analogiques ou numériques.

La compatibilité du filetage côté instrument doit être systématiquement vérifiée : les surfaces d’étanchéité d’un manomètre et d’un capteur ne sont pas toujours identiques. En cas de doute, consultez le service technique Suco-VSE France.

Raccordement aux prises de pression et aux manomètres

Les flexibles et raccords miniatures Oleotec sont conçus pour fonctionner en système complet avec les autres composants de la gamme MCS^® : miniprises de pression Série 621, manomètres numériques DP1 et manomètres à glycérine. Cette compatibilité dimensionnelle et d'interface garantit une intégration sans adaptateur et simplifie la constitution de kits de mesure. Suco-VSE France propose également des valises de test complètes intégrant l'ensemble de ces composants pour les équipes de maintenance sur site.

Commander vos flexibles miniatures Oleotec chez Suco-VSE France

Suco-VSE France livre des flexibles et capillaires assemblés sur mesure (longueur, raccords, embouts) sous délai court. Sélectionnez votre flexible en quelques clics ou demandez un devis personnalisé à notre service technique.

Demander un devis pour votre kit de mesure hydraulique →

Ou, découvrez l’ensemble de la gamme composants hydrauliques de mesure et diagnostic Oleotec.
