Manomètres numériques Série DP1 - alimentés par batterie avec enregistrement des données

Le système complet MCS^® de Oleotec en détail

La gamme MCS^® est une solution intégrée de contrôle de la pression hydraulique. Elle comprend quatre familles de produits complémentaires, fonctionnant idéalement ensemble sur n'importe quel circuit hydraulique industriel, jusqu'à 630 bar de pression de service. La série DP1 est conçue pour s'intégrer nativement dans cet écosystème : son raccord G1/4" EN 837 en inox 1.4404 se connecte directement aux miniprises de pression Série 621 via les flexibles miniatures MCS^® (séries 6400, 6500 et 6700). Aucun adaptateur n'est nécessaire.

La chaîne de mesure :

MINIPRISES DE PRESSION → FLEXIBLE MINIATURE → MANOMÈTRE DIGITAL

,est prête à l'emploi en moins de deux minutes sur n'importe quel point de mesure équipé. SucoVSE propose également des valises de test complètes incluant le DP1, les flexibles et les prises de pression nécessaires pour constituer un kit de diagnostic portable immédiatement opérationnel.

Le manomètre numérique qui enregistre, connecte et exporte

Ce qui distingue fondamentalement la série DP1 des manomètres numériques conventionnels, c'est son triple niveau de connectivité et d'enregistrement. Là où un manomètre numérique standard affiche et mémorise une valeur MIN/MAX, le DP1 enregistre des séries temporelles complètes, les transmet sans fil à un smartphone, et les exporte vers Excel sans logiciel propriétaire.

Cette configuration en fait autant un instrument de mesure qu'un outil de documentation et d'audit de pression exploitable dans un processus de suivi, de preuve ou de traçabilité.

Enregistreur de données intégré : 27.000 mesures, 10 séries, export CSV

L’enregistreur de données intégré du DP1 permet d'enregistrer jusqu'à 27.000 points de mesure par série d'enregistrement, répartis en 1 à 10 séries indépendantes. La durée maximale d'enregistrement est de 48 heures en continu, couvrant un cycle de production complet, un poste de maintenance ou une campagne de qualification. Chaque série stocke l'heure de la mesure, la pression instantanée et les valeurs MIN/MAX atteintes. Le transfert vers PC s'effectue via le port USB-C intégré : le DP1 est reconnu comme périphérique de stockage USB sans installation de pilote, et les données sont directement lisibles dans Excel au format .csv.

Cas d'usage typique : enregistrer la pression en continu durant 8h sur un circuit hydraulique pour détecter des dérives lentes non visibles en contrôle ponctuel.

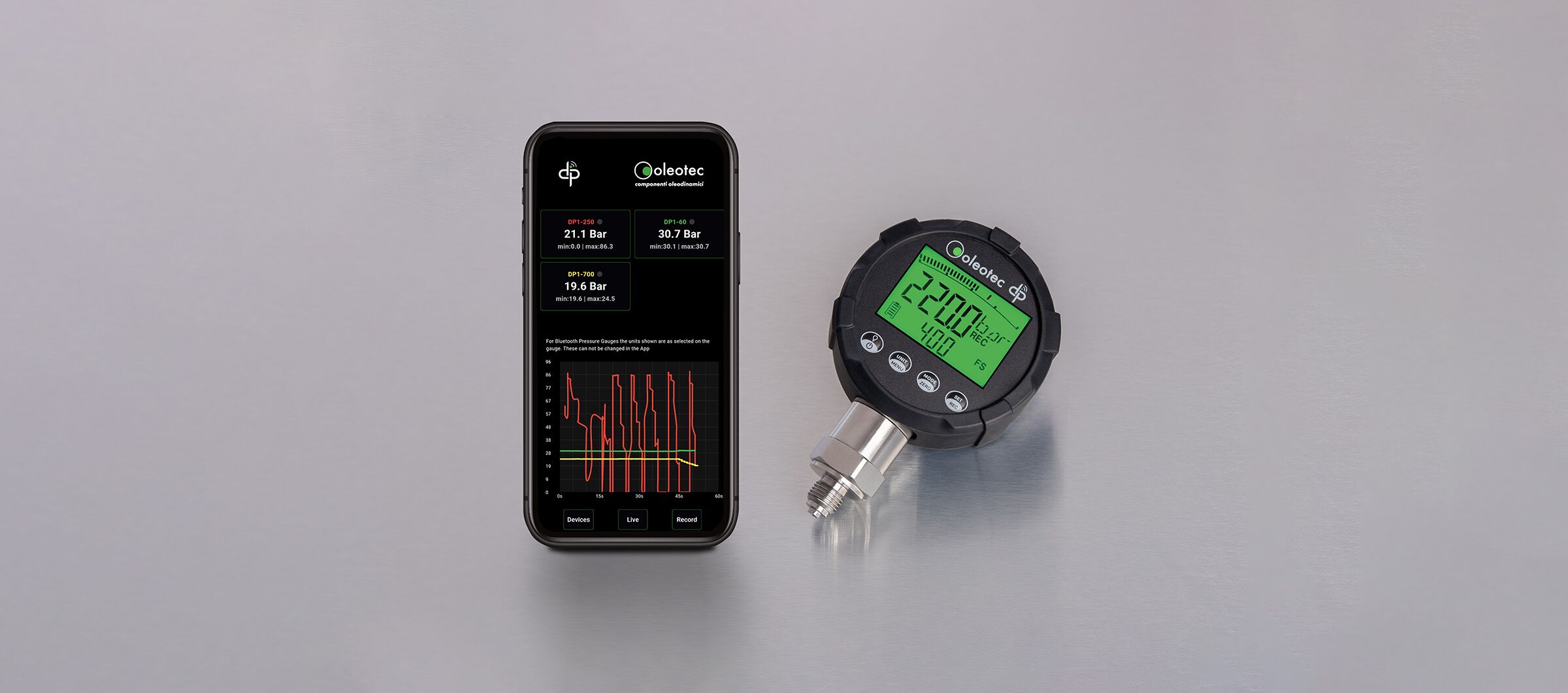

Connectivité Bluetooth et application DataPressure iOS / Android

La série DP1 est compatible avec l'application gratuite DataPressure Bluetooth, disponible sur l'App Store (iOS) et Google Play (Android). Cette application permet de visualiser la pression en temps réel sur l'écran du smartphone ou de la tablette depuis une distance de sécurité ; particulièrement utile lors de la mise en pression progressive d'un circuit à risque, ou lorsque l'accès direct au manomètre est difficile (espace confiné, hauteur, température ambiante élevée). L'application prend également en charge l'enregistrement continu des crêtes de pression pendant 48 heures, avec export des données vers le smartphone.

Avantage sécurité : l'opérateur peut se tenir à distance du circuit lors de la montée en pression et lire la valeur sur son smartphone.

Affichage LCD 4½ digits, rétroéclairé, MIN/MAX et bargraphe

L'écran LCD rétroéclairé permet une lecture aisée en toutes conditions d'éclairage (atelier sombre, extérieur en plein soleil). Le format 4½ digits offre une résolution d'affichage élevée sur toutes les plages (jusqu'à 1 mbar sur la plage -1…16 bar). Le bargraphe analogique en bas d'écran donne une lecture intuitive du taux de charge instantané. La mémorisation MIN/MAX reste active en permanence, permettant à l'opérateur de connaître les valeurs extrêmes atteintes même en son absence. L'arrêt automatique est paramétrable pour préserver la durée de vie des piles (1.500 heures avec 3 piles AAA de 1,5 V).

De l'importance de l'IP67

La série DP1 bénéficie d'un indice de protection IP67 selon EN 60529, soit un niveau supérieur à l'IP65 des manomètres numériques conventionnels. La différence est concrète sur chantier : IP65 protège contre les jets d'eau, IP67 garantit en plus l'étanchéité en immersion temporaire jusqu'à 1 mètre de profondeur pendant 30 minutes. Cela signifie qu'un DP1 tombé dans une flaque ou rincé sous un jet d'eau haute pression reste pleinement fonctionnel (aucune pénétration d'humidité dans l'électronique). Le boîtier en zinc moulé avec protection élastomère TPE assure en complément une absorption des chocs mécaniques lors des chutes ou manipulations brusques en environnement industriel.

Raccord G1/4" EN 837 en inox 1.4404

Le raccord de pression du DP1 est en acier inoxydable 1.4404 (équivalent AISI 316L), conforme à la norme EN 837 (Manomètres — raccords et dimensions). Ce choix de matériau garantit une compatibilité maximale avec les fluides hydrauliques courants et une résistance à la corrosion supérieure à l'acier traité zinc/nickel. Il assure également la compatibilité directe avec les prises de pression Oleotec MCS^® Série 621, sans adaptateur.

« Le DP1 se visse en quelques secondes sur une miniprise de pression MCS 621 via son raccord G1/4 »

Applications industrielles

Les manomètres numériques Oleotec équipent les opérateurs et techniciens dès lors qu’ils recherchent à la fois précision, lisibilité, mobilité et traçabilité des mesures :

Diagnostic, réglage et surveillance des circuits hydrauliques

En maintenance préventive, la série DP1 permet de relever et d'enregistrer les pressions de service aux points clés d'un circuit (sortie de pompe, entrée de distributeur, entrée de vérin) et de les comparer aux valeurs nominales lors d'opérations de contrôle périodique. L’enregistreur de données supprime le besoin de présence permanente de l'opérateur : on connecte le DP1 en début de poste, on relève les données enregistrées en fin de poste via USB-C ou Bluetooth. En cas d'anomalie, les valeurs MIN/MAX horodatées permettent d'identifier précisément le moment et l'amplitude du dysfonctionnement.

• Maintenance hydraulique mobile (TP, agricole, manutention) ;
• Diagnostic ferroviaire et automobile ;
• Contrôle qualité en fin de chaîne sur centrales hydrauliques.

Pour déporter la mesure, associez-le à un flexible miniature 6400 supportant 630 bar.

Bancs d'essais, étalonnage terrain et métrologie industrielle

Pour les bancs d'essais industriels et les opérations de métrologie terrain, le DP1 offre un certificat d'étalonnage optionnel en 5 points selon la norme UKAS (United Kingdom Accreditation Service), référence internationale en métrologie industrielle. Ce certificat atteste de la justesse de l'instrument sur l'intégralité de sa plage de pression et garantit la traçabilité aux étalons nationaux — condition requise pour les applications relevant de l'ISO 9001, de l'ISO/IEC 17025, ou des réglementations sectorielles (ferroviaire, défense, aéronautique).

• Bancs d’essais et laboratoires R&D ;
• Étalonnage de capteurs de pression atelier ;

De nouvelles possibilités : enregistrement long terme et campagnes de mesure

La capacité de 48 heures d'enregistrement continu du DP1 ouvre des cas d'usage impossibles avec un manomètre numérique standard : audit de pression sur 2×8h avec changement d'équipe, qualification de circuit sur une semaine par sessions quotidiennes, surveillance d'une installation pendant un arrêt technique. À l'issue de la campagne, l'export USB-C vers Excel (.csv) permet une analyse immédiate des données sans logiciel propriétaire : traçage de courbes, calcul de valeurs statistiques, comparaison multi-séries.

Pourquoi choisir un manomètre numérique comme instrument de mesure de pression ?

Le manomètre numérique s’impose dans la maintenance hydraulique de précision, là où la mesure des pics de pression, la traçabilité métrologique et la lisibilité immédiate deviennent indispensables. Le manomètre numérique répond à ces exigences là où le manomètre analogique atteint ses limites : résolution insuffisante, lecture subjective, absence d'historique.

Trois raisons majeures justifient le choix d’un manomètre numérique :

1. Précision élevée (0,2 % de la pleine échelle), conforme aux exigences des laboratoires et bancs d’essais ;
2. Capture des pics de pression : sur un circuit avec accumulateur ou électrodistributeur, la pression peut varier de 100 bar en quelques millisecondes (un manomètre analogique ne peut pas suivre) ;
3. Lecture sans ambiguïté : immédiate, sans interpolation sur un cadran gradué, pas de parallaxe, pas d’interprétation.

Choisir entre manomètre numérique DP1 et manomètre analogique à glycérine

• Le manomètre à glycérine reste la solution de référence pour la surveillance permanente de la pression sur un circuit (manomètre fixe intégré à la machine), en raison de sa robustesse aux vibrations et de son autonomie infinie (pas d'alimentation électrique nécessaire).
• Le manomètre numérique, lui, est l'outil de choix pour la mesure portable, le diagnostic, le réglage fin et la capture des transitoires.

Le critère de décision est simple : si vous avez besoin d'une précision affichée en dessous de 1 % PE, ou d'une mémoire de pics, le manomètre numérique s'impose. Pour une lecture permanente sur un point fixe, le manomètre à glycérine reste optimal de pars sa simplicité et son coût. La gamme Oleotec MCS^® propose les deux solutions, compatibles avec les mêmes prises de pression MCS^® Série 621 et raccords miniatures Oleotec.
