Aide à la sélection des pressostats et vacuostats mécaniques
Ce guide de sélection, présenté sous la forme d'un arbre de décision, oriente le choix d'un capteur de pression mécanique adapté (pressostat ou vacuostat) en fonction de critères d'application : la nature de l'application (fonctionnement sous pression ou sous vide), le type d'environnement (zone ATEX explosive ou non) et le type de contact électrique requis (contact simple NO ou NF, ou contact inverseur NO + NF).
Ce guide porte exclusivement sur des pressostats et vacuostats mécaniques. Enfin, pour les pressostats, des critères techniques complémentaires permettront ensuite d'affiner le choix final.
Nature de l'application
Pression : pressostats
Vide : vacuostats
Zone non ATEX
Zone ATEX
Contact NO ou NF
Série 0151
{{picture::files/userdata/bilder/produkte/pressure/m9/vakuum_schalter_02.jpg?size=1&alt=S%C3%A9rie%200151}}Bornes: cosses AMP 6,3x0,8 ou vis M3
Réglage: 200...950 mbar
Surpression: jusque 35 bar
Contact inverseur
Série 0150
{{picture::files/userdata/bilder/produkte/pressure/m9/0150.jpg?size=1&alt=S%C3%A9rie%200150}}Point de commutation: réglable par vis/écrou sous capot
Raccord: G1/8 femelle
Connexion: connecteur EN 175301
Réglage: 100...950 mbar
Contact NO ou NF
Contact inverseur
Gaz et vapeurs
Série 0165
{{picture::files/userdata/bilder/produkte/pressure/m8/0165.jpg?size=1&alt=S%C3%A9rie%200165}}Certification: ATEX 0102 - II 2G Ex d II C T6/T5 X (gaz et vapeurs, zones 1 et 2)
Point de commutation: réglable par vis externe à tête moletée
Connexions: câble surmoulé
Réglage: 1...400 bar
Série 0342
{{picture::files/userdata/bilder/produkte/pressure/m8/M-8_ATEX_0342-0343_square_web.jpg?size=1&alt=S%C3%A9rie%200342}}Certification: ATEX II 2G Ex db IIC T6 / T5 Gb (gaz et vapeurs, zones 1 et 2)
ATEX II 2D Ex tb IIIC T80°C/ T100°C Db (poussières, zones 21 et 22)
ATEX I M2 Ex db I Mb (Mines)
Point de commutation: réglable par vis externe
Protection: isolation renforcée classe 2
Connexions: câble surmoulé
Réglage: 0,3...50 bar
Série 0343
{{picture::files/userdata/bilder/produkte/pressure/m8/M-8_ATEX_0342-0343_square_web.jpg?size=1&alt=S%C3%A9rie%200342}}Certification: ATEX II 2G Ex db IIC T6 / T5 Gb (gaz et vapeurs, zones 1 et 2)
ATEX II 2D Ex tb IIIC T80°C/ T100°C Db (poussières, zones 21 et 22)
ATEX I M2 Ex db I Mb (Mines)
Point de commutation: réglable par vis externe
Protection: isolation renforcée classe 2
Connexions: câble surmoulé
Réglage: 50...150 bar
Poussières

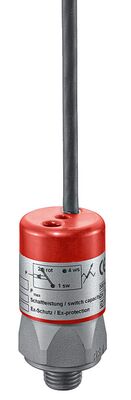

Série 0340
{{picture::files/userdata/bilder/produkte/pressure/m8/0340.jpg?size=1&alt=S%C3%A9rie%200340}}Certification: ATEX - II 3D IP65 T90° (poussières, zone 22)
Point de commutation: réglable par vis externe
Protection: isolation renforcée classe 2
Connexions: câble surmoulé
Réglage: 0,3...50 bar
Série 0341
{{picture::files/userdata/bilder/produkte/pressure/m8/0340.jpg?size=1&alt=S%C3%A9rie%200341}}Certification: ATEX - II 3D IP65 T90° (poussières, zone 22)
Point de commutation: réglable par vis externe
Protection: isolation renforcée classe 2
Connexions: câble surmoulé
Réglage: 50...150 bar
Fonctions intelligentes de protection
Série 0410
{{picture::files/userdata/bilder/produkte/pressure/m1/0110.jpg?size=1&alt=S%C3%A9rie%200410}}Connecteur Deutsch DT04-2P
Réglage: 0,1...50 bar
Série 0411
{{picture::files/userdata/bilder/produkte/pressure/m1/0110.jpg?size=1&alt=S%C3%A9rie%200411}}Connecteur Deutsch DT04-2P
Réglage: 50...150 bar
Série 0412
{{picture::files/userdata/bilder/produkte/pressure/m1/0112.jpg?size=1&alt=S%C3%A9rie%200412}}Connecteur AMP SuperSeal 1.5®
Réglage: 0,1...50 bar
Série 0413
{{picture::files/userdata/bilder/produkte/pressure/m1/0112.jpg?size=1&alt=S%C3%A9rie%200412}}Connecteur AMP SuperSeal 1.5®
Réglage: 50...150 bar
Série 0414
{{picture::files/userdata/bilder/produkte/pressure/m1/0114.jpg?size=1&alt=S%C3%A9rie%200414}}Connecteur Packard MetriPack 280®
Réglage: 0,1...50 bar
Série 0415
{{picture::files/userdata/bilder/produkte/pressure/m1/0114.jpg?size=1&alt=S%C3%A9rie%200415}}Connecteur Packard MetriPack 280®
Réglage: 50...150 bar
Série 0416
{{picture::files/userdata/bilder/produkte/pressure/m1/0116.jpg?size=1&alt=S%C3%A9rie%200416}}Connecteur Deutsch DT04-3P
Réglage: 0,1...50 bar
Série 0417
{{picture::files/userdata/bilder/produkte/pressure/m1/0116.jpg?size=1&alt=S%C3%A9rie%200417}}Connecteur Deutsch DT04-3P
Réglage: 50...150 bar
Série 0418
{{picture::files/userdata/bilder/produkte/pressure/m1/0118.jpg?size=1&alt=S%C3%A9rie%200418}}Connecteur AMP Junior Timer®
Réglage: 0,1...50 bar
Série 0419
{{picture::files/userdata/bilder/produkte/pressure/m1/0118.jpg?size=1&alt=S%C3%A9rie%200419}}Connecteur AMP Junior Timer®
Réglage: 50...150 bar
Série 0422
{{picture::files/userdata/bilder/produkte/pressure/m1/0122.jpg?size=1&alt=S%C3%A9rie%200422}}Connecteur M12x1 EN 61076-2-104-A
Réglage: 0,1...50 bar
Série 0423
{{picture::files/userdata/bilder/produkte/pressure/m1/0122.jpg?size=1&alt=S%C3%A9rie%200423}}Connecteur M12x1 EN 61076-2-104-A
Réglage: 50...150 bar
Série 0424
{{picture::files/userdata/bilder/produkte/pressure/m6/M12x1_0424_0425.jpg?size=1&alt=S%C3%A9rie%200424}}
Connecteur M12x1 EN 60947-5-2
(plusieurs assignations possibles)
Réglage: 0,1...50 bar
Série 0425
{{picture::files/userdata/bilder/produkte/pressure/m6/M12x1_0424_0425.jpg?size=1&alt=S%C3%A9rie%200425}}Connecteur M12x1 EN 60947-5-2
(plusieurs assignations possibles)
Réglage: 50...150 bar
Connecteur intégré
Série 0110
{{picture::files/userdata/bilder/produkte/pressure/m1/0110.jpg?size=1&alt=S%C3%A9rie%200110}}Pressostat hex. 24 à membrane avec connecteur Deutsch DT04-2P
Réglage: 0,1...50 bar
Série 0111
{{picture::files/userdata/bilder/produkte/pressure/m1/0110.jpg?size=1&alt=S%C3%A9rie%200111}}Pressostat hex. 24 à piston avec connecteur Deutsch DT04-2P
Réglage: 50...150 bar
Série 0112
{{picture::files/userdata/bilder/produkte/pressure/m1/0112.jpg?size=1&alt=S%C3%A9rie%200112}}Connecteur AMP SuperSeal 1.5®
Réglage: 0,1...50 bar
Série 0113
{{picture::files/userdata/bilder/produkte/pressure/m1/0112.jpg?size=1&alt=S%C3%A9rie%200113}}Connecteur AMP SuperSeal 1.5®
Réglage: 50...150 bar
Série 0114
{{picture::files/userdata/bilder/produkte/pressure/m1/0114.jpg?size=1&alt=S%C3%A9rie%200114}}Connecteur Packard MetriPack 280®
Réglage: 0,1...50 bar
Série 0115
{{picture::files/userdata/bilder/produkte/pressure/m1/0114.jpg?size=1&alt=S%C3%A9rie%200115}}Connecteur Packard MetriPack 280®
Réglage: 50...150 bar
Série 0116
{{picture::files/userdata/bilder/produkte/pressure/m1/0116.jpg?size=1&alt=S%C3%A9rie%200116}}Connecteur Deutsch DT04-3P
Réglage: 0,1...50 bar
Série 0117
{{picture::files/userdata/bilder/produkte/pressure/m1/0116.jpg?size=1&alt=S%C3%A9rie%200117}}Connecteur Deutsch DT04-3P
Réglage: 50...150 bar
Série 0118
{{picture::files/userdata/bilder/produkte/pressure/m1/0118.jpg?size=1&alt=S%C3%A9rie%200118}}Connecteur AMP Junior Timer®
Réglage: 0,1...50 bar
Série 0119
{{picture::files/userdata/bilder/produkte/pressure/m1/0118.jpg?size=1&alt=S%C3%A9rie%200119}}Connecteur AMP Junior Timer®
Réglage: 50...150 bar
Série 0120
{{picture::files/userdata/bilder/produkte/pressure/m1/0120.jpg?size=1&alt=S%C3%A9rie%200120}}Connecteur Baïonnette ISO 15170
Réglage: 0,1...50 bar
Série 0121
{{picture::files/userdata/bilder/produkte/pressure/m1/0120.jpg?size=1&alt=S%C3%A9rie%200121}}Connecteur Baïonnette ISO 15170
Réglage: 50...150 bar
Série 0122
{{picture::files/userdata/bilder/produkte/pressure/m1/0122.jpg?size=1&alt=S%C3%A9rie%200122}}Connecteur M12x1 EN 61076-2-101-A
Réglage: 0,1...50 bar
Série 0123
{{picture::files/userdata/bilder/produkte/pressure/m1/0122.jpg?size=1&alt=S%C3%A9rie%200123}}Connecteur M12x1 EN 61076-2-101-A
Réglage: 50...150 bar
Série 0124
{{picture::files/userdata/bilder/produkte/pressure/m1/0124.jpg?size=1&alt=S%C3%A9rie%200124}}Connecteur M12x1 EN 60947-5-2 (plusieurs assignations possibles)
Réglage: 0,1...50 bar
Série 0125
{{picture::files/userdata/bilder/produkte/pressure/m1/0124.jpg?size=1&alt=S%C3%A9rie%200125}}Connecteur M12x1 EN 60947-5-2 (plusieurs assignations possibles)
Réglage: 50...150 bar
Bornes à cosses ou à vis
Série 0163
{{picture::files/userdata/bilder/produkte/pressure/m3/0166_group.jpg?size=1&alt=S%C3%A9rie%200163}}Bornes: cosses AMP 6,3x0,8 ou vis M3
Réglage: 0,1...50 bar
Surpression: jusque 600 bar
Série 0166
{{picture::files/userdata/bilder/produkte/pressure/m3/0166_group.jpg?size=1&alt=S%C3%A9rie%200166}}Bornes: cosses AMP 6,3x0,8 ou vis M3
Réglage: 0,1...50 bar
Surpression: jusque 300 bar

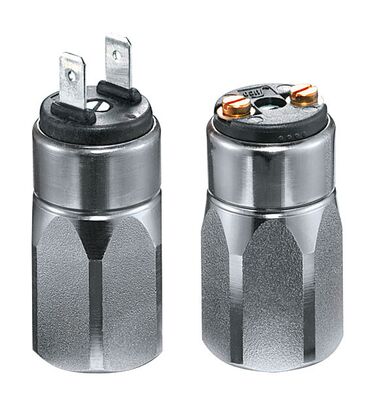

Série 0168
{{picture::files/userdata/bilder/produkte/pressure/m3/0168_group.jpg?size=1&alt=S%C3%A9rie%200168}}Raccord: taraudé ISO 8434-1
Bornes: cosses AMP 6,3x0,8 ou vis M3
Réglage: 0,1...50 bar
Surpression: jusque 300 bar
Série 0169
{{picture::files/userdata/bilder/produkte/pressure/m3/0166_group.jpg?size=1&alt=S%C3%A9rie%200169}}Bornes: cosses AMP 6,3x0,8 ou vis M3
Réglage: 50...200 bar
Surpression: jusque 600 bar
Série 0164
{{picture::files/userdata/bilder/produkte/pressure/m3/0166_group.jpg?size=1&alt=S%C3%A9rie%200164}}Corps: inox 1.4305/AISI 303
Bornes: cosses AMP 6,3x0,8 ou vis M3
Réglage: 0,1...50 bar
Surpression: jusque 600 bar

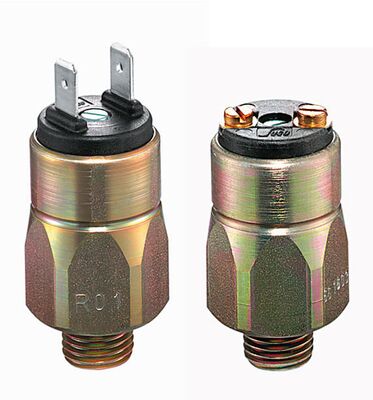

Série 0167
{{picture::files/userdata/bilder/produkte/pressure/m3/0167_group.jpg?size=1&alt=S%C3%A9rie%200167}}Corps: laiton
Bornes: cosses AMP 6,3x0,8 ou vis M3
Réglage: 0,1...20 bar
Surpression: jusque 35 bar
Précâblage

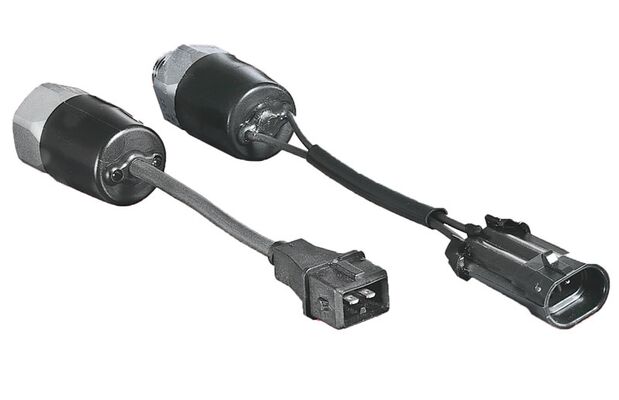

Série 02XX
{{picture::files/userdata/bilder/produkte/pressure/m5/02XX_LM_M.jpg?size=1&alt=S%C3%A9rie%2002XX}}Connectique: câble enrobé + connecteur
Réglage: 0,1...200 bar
Série 0240
{{picture::files/userdata/bilder/produkte/pressure/m5/0240_0241_2.jpg?size=1&alt=S%C3%A9rie%200240}}Protection: isolation renforcée classe 2
Réglage: 0,3...50 bar
Série 0241
{{picture::files/userdata/bilder/produkte/pressure/m5/0240_0241_2.jpg?size=1&alt=S%C3%A9rie%200241}}Protection: isolation renforcée classe 2
Réglage: 50...150 bar
Connecteur intégré
Série 0132
{{picture::files/userdata/bilder/produkte/pressure/m2/M_0132_amp_superseal_4c.jpg?size=1&alt=S%C3%A9rie%200132}}Connecteur AMP SuperSeal 1.5®
Réglage: 0,3...100 bar
Série 0133
{{picture::files/userdata/bilder/produkte/pressure/m2/M_0132_amp_superseal_4c.jpg?size=1&alt=S%C3%A9rie%200133}}Connecteur AMP SuperSeal 1.5®
Réglage: 50...200 bar
Série 0134
{{picture::files/userdata/bilder/produkte/pressure/m2/M_0134_0135_M12x1_4cc.jpg?size=1&alt=S%C3%A9rie%200134}}Connecteur M12x1 EN 61076-2-101-A
Réglage: 0,3...100 bar
Série 0135
{{picture::files/userdata/bilder/produkte/pressure/m2/M_0134_0135_M12x1_4cc.jpg?size=1&alt=S%C3%A9rie%200135}}Connecteur M12x1 EN 61076-2-101-A
Réglage: 50...200 bar
Série 0136
{{picture::files/userdata/bilder/produkte/pressure/m2/M_0137.jpg?size=1&alt=S%C3%A9rie%200136}}Connecteur Deutsch DT04-3P
Réglage: 0,3...100 bar
Série 0137
{{picture::files/userdata/bilder/produkte/pressure/m2/M_0137.jpg?size=1&alt=S%C3%A9rie%200137}}Connecteur Deutsch DT04-3P
Réglage: 50...200 bar
Série 0184
{{picture::files/userdata/bilder/produkte/pressure/m2/0184_0185_0194_0195.jpg?size=1&alt=S%C3%A9rie%200184}}Connecteur EN 175301 (DIN 43650)
Réglage: 0,3...100 bar
Série 0185
{{picture::files/userdata/bilder/produkte/pressure/m2/0184_0185_0194_0195.jpg?size=1&alt=S%C3%A9rie%200185}}Connecteur EN 175301 (DIN 43650)
Réglage: 50...200 bar
Série 0194
{{picture::files/userdata/bilder/produkte/pressure/m2/0184_0185_0194_0195.jpg?size=1&alt=S%C3%A9rie%200194}}Idem 0184, mais avec contacts or – EN 175301
Réglage: 0,3...100 bar
Série 0195
{{picture::files/userdata/bilder/produkte/pressure/m2/0184_0185_0194_0195.jpg?size=1&alt=S%C3%A9rie%200195}}Idem 0185, mais avec contacts or – EN 175301
Réglage: 50...200 bar
Bornes à cosses
Série 0170
{{picture::files/userdata/bilder/produkte/pressure/m4/0170_0171_0190_0191_0196_0197.jpg?size=1&alt=S%C3%A9rie%200170}}Bornes: cosses AMP 6,3x0,8
Réglage: 0,3...100 bar
Série 0171
{{picture::files/userdata/bilder/produkte/pressure/m4/0170_0171_0190_0191_0196_0197.jpg?size=1&alt=S%C3%A9rie%200171}}Bornes: cosses AMP 6,3x0,8
Réglage: 50...200 bar
Série 0180
{{picture::files/userdata/bilder/produkte/pressure/m4/0180_0181.jpg?size=1&alt=S%C3%A9rie%200180}}Tension: 250 V maxi
Bornes: cosses AMP 6,3x0,8
Réglage: 0,3...100 bar
Série 0181
{{picture::files/userdata/bilder/produkte/pressure/m4/0180_0181.jpg?size=1&alt=S%C3%A9rie%200181}}Tension: 250 V maxi
Bornes: cosses AMP 6,3x0,8
Réglage: 50...200 bar
Série 0183
{{picture::files/userdata/bilder/produkte/pressure/m4/0183_01_Freisteller.jpg?size=1&alt=S%C3%A9rie%200183}}Tension: 250 V maxi
Bornes: cosses AMP 6,3x0,8
Réglage: 100...400 bar
Série 0186
{{picture::files/userdata/bilder/produkte/pressure/m4/0186_0187.jpg?size=1&alt=S%C3%A9rie%200186}}Corps: inox 1.4305 / AISI 303
Tension: 250 V maxi
Bornes: cosses AMP 6,3x0,8
Réglage: 0,5...100 bar
Série 0187
{{picture::files/userdata/bilder/produkte/pressure/m4/0186_0187.jpg?size=1&alt=S%C3%A9rie%200187}}Corps: inox 1.4305 / AISI 303
Tension: 250 V maxi
Bornes: cosses AMP 6,3x0,8
Réglage: 50...200 bar
Série 0190
{{picture::files/userdata/bilder/produkte/pressure/m4/0170_0171_0190_0191_0196_0197.jpg?size=1&alt=S%C3%A9rie%200190}}Idem 0170, mais avec contacts or
Bornes: cosses AMP 6,3x0,8
Réglage: 0,3...100 bar
Série 0191
{{picture::files/userdata/bilder/produkte/pressure/m4/0170_0171_0190_0191_0196_0197.jpg?size=1&alt=S%C3%A9rie%200191}}Idem 0171, mais avec contacts or
Bornes: cosses AMP 6,3x0,8
Réglage: 50...200 bar
Série 0196
{{picture::files/userdata/bilder/produkte/pressure/m4/0170_0171_0190_0191_0196_0197.jpg?size=1&alt=S%C3%A9rie%200196}}Idem 0190, mais corps en inox 1.4305 / AISI 303
Bornes: cosses AMP 6,3x0,8
Réglage: 0,3...100 bar
Série 0197
{{picture::files/userdata/bilder/produkte/pressure/m4/0170_0171_0190_0191_0196_0197.jpg?size=1&alt=S%C3%A9rie%200197}}Idem 0190, mais corps en inox 1.4305 / AISI 303
Bornes: cosses AMP 6,3x0,8
Réglage: 50...200 bar
Série 0140
{{picture::files/userdata/bilder/produkte/pressure/m4/0140_0141.jpg?size=1&alt=S%C3%A9rie%200140}}Protection: isolation renforcée classe 2
Réglage: 0,3...50 bar
Série 0141
{{picture::files/userdata/bilder/produkte/pressure/m4/0140_0141.jpg?size=1&alt=S%C3%A9rie%200141}}Protection: isolation renforcée classe 2
Réglage: 50...150 bar
Précâblage
Série 02XX
{{picture::files/userdata/bilder/produkte/pressure/m5/02XX_LM_M.jpg?size=1&alt=S%C3%A9rie%2002XX}}Connectique: câble enrobé + connecteur
Réglage: 0,1...200 bar
Série 0240
{{picture::files/userdata/bilder/produkte/pressure/m5/0240_0241_2.jpg?size=1&alt=S%C3%A9rie%200240}}Protection: isolation renforcée classe 2
Réglage: 0,3...50 bar
Série 0241
{{picture::files/userdata/bilder/produkte/pressure/m5/0240_0241_2.jpg?size=1&alt=S%C3%A9rie%200241}}Protection: isolation renforcée classe 2
Réglage: 50...150 bar
Raccord femelle
Série 0159
{{picture::files/userdata/bilder/produkte/pressure/m7/0159.jpg?size=1&alt=S%C3%A9rie%200159}}Point de commutation: réglable par vis externe à tête moletée
Connexions: bornes + presse-étoupe (Pg9)
Réglage: 0,2...400 bar
Série 0161
{{picture::files/userdata/bilder/produkte/pressure/m7/0161_0162.jpg?size=1&alt=S%C3%A9rie%200161}}Point de commutation: réglable par vis/écrou sous capot
Raccord: G1/4 femelle
Connexions: connecteur EN 175301
Réglage: 0,5...400 bar
Série 0162
{{picture::files/userdata/bilder/produkte/pressure/m7/0161_0162.jpg?size=1&alt=S%C3%A9rie%200162}}Point de commutation: réglable par vis/écrou sous capot
Raccord: sur bloc
Connexions: connecteur EN 175301
Réglage: 0,5...400 bar
Série 0175
{{picture::files/userdata/bilder/produkte/pressure/m7/0175.jpg?size=1&alt=S%C3%A9rie%200175}}Point de commutation: réglable par vis/écrou sous capot
Raccord: G1/4 femelle
Connexions: connecteur EN 175301
Réglage: 0,1...1 bar
