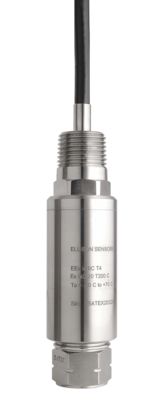

Série PR3900

Transmetteur de Pression à Sécurité Intrinsèque

Cellule: SoS (Silicon-on-Sapphire)
Certification: ATEX/IECEx disponible, y compris pour mines M1; DNV GL
Plage de pression: jusque 1.500 bar
Résistance à la corrosion NACE

  • Certifié ATEX et IECEx
  • Conçu pour fonctionner en zone 0, zone 20 et mines M1
  • Large choix de plages de pression de 0...10 bar à 0...1.500 bar
  • Matériaux anticorrosion NACE
  • Conception robuste résistant aux intempéries
  • Certifié DNV GL

Le transmetteur de pression PR3900 est conçu pour répondre aux exigences de la plupart des applications en atmosphères explosibles.

Le PR3900 est conçu et certifié ATEX et IECEx pour fonctionner zone 0, gaz groupe IIC, classe de température T4, poussières zone 20 et mine M1. La protection à sécurité intrinsèque est assurée par une barrière de sécurité ou d'isolation.

Le PR3900 délivre un signal analogique à sécurité intrinsèque 4 - 20 mA sûr et précis lorsqu'il est alimenté par une barrière de sécurité ou d'isolation telles que MTL7706+, MTL5541 ou équivalentes.

La technologie unique du capteur Silicon-on-Sapphire procure de remarquables performances et assure une excellente stabilité sur une large plage de température. Le capteur résiste à de fortes surpressions tout en garantissant une remarquable résistance à la corrosion, et ce sans hystérésis notoire. Les remarquables propriétés d'isolation permettent au capteur de fonctionner sur une large plage de température sans perte des performances.

La connexion électrique est réalisée au moyen d'un câble moulé en polyuréthane haute résistance avec tube d'aérage intégré pour éviter tout problème de référence par rapport à la pression atmosphérique de surface. Le raccord de pression standard est de type 1/4" NPT femelle, mais d'autres tailles sont disponibles telles que 1/4" BSP mâle, 1/2" BSP mâle et 1/2" NPT mâle. Les plages de pression vont de 0...10 bar à 0...1.500 bar.

Quelques applications types : toutes installations de surface en zone explosible, industrie pétrochimique, manipulation et stockage de matières chimiques volatiles. Le PR3900 est certifié DNV GL pour les applications marines.

Telecharger catalogue
Modèle: PR3900
Sortie analogique: 4...20 mA (2 fils)
Tension d'alim.: 10...36 VDC
Pression de référence: Relative
Plages de pression: 0...10 bar 0...25 bar 0...60 bar 0...100 bar 0...250 bar 0...600 bar 0...1.000  bar 0...1.500 bar
Surpression maxi: 20 bar 25 bar 120 bar 200 bar 500 bar 1.200 bar 1.500 bar 1.650 bar
Cellule: Silicon-on-Sapphire (SoS)
Précision: ±0,3% échelle BFSL (±0,15% en option)
Température: Ambiante: -10...+70°C
Fluide: -10...+70°C
Protection contre les pénétrations: Corps entièrement soudé. IP67 après raccordement correctement effectué
Compatibilité parties humides: Tous fluides compatibles avec acier inox 316 et alliage de Titane
Résistance à la corrosion: NACE
Connexion: Conduit M NPT 1/2" avec câble PU 1 m. Blindage intégré, renfort Kevlar et tube d'aérage
Raccord pression: G1/4", G1/2", NPT1/4", NPT1/2", NPT1/4" femelle
Options: ATEX/IECEx (versions 4...20 mA uniquement), DNV GL, étalonnage 5 ou 10 points
