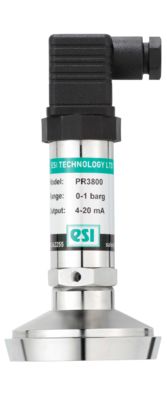

Série PR3800

Transmetteur de Pression à Membrane Affleurante type Clamp/Bride

Cellule: céramique à couche épaisse
Plage de pression: de -1 à 40 bar
Certification: ATEX/IECEx disponible, y compris pour mines M1

  • Membrane affleurante facilement nettoyable pour éviter tout colmatage
  • Cellule à couche épaisse pour une longue durée de vie
  • Mesure de pression jusque 40 bar
  • Différents types de raccords process hygiéniques
  • Option ATEX/IECEx disponible, y compris pour mines M1

La Série PR3800 offre une large gamme de transmetteurs avec barrière d'étanchéité intégrée ou rapportée pour toute application où un contact direct avec le fluide est à éviter.

Fabriqué en acier inox robuste, cette gamme de transmetteurs de pression utilise la plus récente technologie de cellule associée à un amplificateur à circuit intégré dédié offrant d'excellentes stabilité et précision sur une très grande durée de vie. Le signal de sortie standard, très stable, est de type 4 – 20 mA, et une sortie 0 – 5 V ou 0 – 10 V est disponible en option.

Quelques applications types : agroalimentaire, pharmaceutique, pétrochimie, traitement des eaux usées et boues. Dans ces environnements, le fluide mesuré à tendance à corroder la membrane de mesure ou colmater l'étroit orifice d'un transmetteur conventionnel. La membrane affleurante est facilement nettoyable, garantissant une fiabilité et d'extraordinaires performances à long terme. Pour les applications hygiéniques, la série PR3800 propose différents raccords sanitaires. Les barrières sont disponibles selon plusieurs formes et matériaux, et peuvent être directement reliées au raccord concerné ou indirectement à l'aide d'un capillaire en acier inox. Les plages de pression vont de 0...200 mbar à 0...40 bar.

Une version ATEX et IECEx est également disponible en option pour les zones en atmosphères explosibles gaz (zone 0), poussières (zone 20) et mines (groupe I M1).

Telecharger catalogue
Modèle: PR3800 PR3801 PR3802 PR3820 PR3821 PR3822
Sortie analogique: 4...20 mA (2 fils) 0...5 V (4 fils) 0...10 V (4 fils) 4...20 mA (2 fils) 0...5 V (4 fils) 0...10 V (3 fils)
Tension d'alim.: 13...36 VDC 13...30 VDC 13...30 VDC 13...36 VDC 13...30 VDC 13...30 VDC
Pression de référence: Relative
Plages de pression: -1...0 bar 0...200 mbar 0...500 mbar 0...6 bar 0...10 bar 0...16 bar 0...25 bar 0...40 bar
Surpression maxi: 1,5 bar 300 mbar 750 mbar 9 bar 15 bar 24 bar 37,5 bar 60 bar
Cellule: Céramique à couche épaisse
Précision: ±0,3% échelle BFSL
Température: Ambiante: -20...+85°C
Fluide: -20...+85°C
Compatibilité parties humides: p<6 bar: tous fluides compatibles avec acier inox 316L (membrane semi-affleurante)
p>20 bar: tous fluides compatibles avec acier inox 316L (barrière hygiénique)
Connexion: EN 175301-803 forme A, M12x1, Câble blindé 1 m, Câble blindé IP67 1 m, certifiée ATEX/IECEx
Raccord pression: PR3800/PR3801/PR3802: Clamp pour conduite (Tri-clover) 1,5" ou 2 "
PR3820/PR3821/PR3822: RJT 38 mm femelle, DIN 11851 femelle ou SMS 40 mm femelle
Options: ATEX/IECEx (versions 4...20 mA uniquement), étalonnage 5 ou 10 points
Accessoires: Afficheur enfichable, afficheur encastrable, adaptateur HT, câble pour connecteur M12
