Série PM1000

Afficheur enfichable

Compatible avec tous transmetteur à sortie analogique 4...20 mA et connecteur EN 175301-803 forme A
Affichage à LED 4 digits
Sortie seuil en option

  • Indication de mesure de -999 à 9999
  • Se branche sur tous transmetteurs avec sortie 4 - 20 mA et connecteur EN 175301-803 forme A (DIN 43650)
  • Affichage LED lumineux
  • Option point de commutation
  • Facile à utiliser
  • Permet d'afficher localement la pression

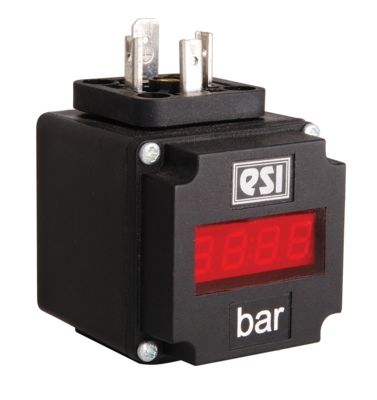

Les afficheurs enfichables à LED de la Série PM1000 comportent 4 digits, et sont destinés aux transmetteurs ayant une sortie 4-20 mA à 2 fils, et sont équipés d'un connecteur DIN43650. Ils permettent d'afficher localement la pression pour une multitude d’applications. Il s'insère simplement entre l'embase du transmetteur et le connecteur, et est alimenté par la boucle de courant 4-20 mA du transmetteur. Aucune source d'alimentation supplémentaire n'est donc requise.

Les paramètres d'affichage sont stockés dans une mémoire EEPROM non volatile et peuvent être facilement modifiés à l'aide de deux boutons de programmation dans le menu. Les paramètres de configuration (zéro, échelle, position de la virgule, filtre et seuil de commutation) peuvent tous être reprogrammés, enregistrés et conservés lorsque l'alimentation est coupée. L'afficheur peut être tourné par quarts de tour, ce qui conviendra à n'importe quelle position de montage pour une installation simple.

Le modèle PM1000 est la version standard doté d'un affichage LED à 4 digits. Une sortie seuil intégrée est fournie avec le modèle PM1001. Elle peut être programmée pour s'ouvrir ou se fermer à une valeur de consigne. La sortie peut ensuite être utilisée pour déclencher une alarme ou piloter un contrôleur externe.

Cet afficheur enfichable peut se brancher sur des transmetteurs de pression, de température, de niveau, d'humidité relative ou de débit pour une lecture locale, et l'activation ou le contrôle d'alarmes.

Des adaptations pour connecteurs personnalisés peuvent être réalisées sur demande. N'hésitez pas à nous consulter.

Modèle: PM1000 PM1001
Sortie seuil: Non Oui, commutateur MOSFET type P, 90 mA
Affichage: LED rouges 4 digits, hauteur 7 mm. De -999 à 9999
Tension d'alim.: 5 VDC à partir de la boucle de courant
Sortie analogique: 4...20 mA (2 fils), boucle de courant
Précision: ±0,2% de la P.E. ±1 digit
Programmation: Par menu via deux boutons poussoirs caché et protégé par le couvercle en façade. Réglage zéro, échelle, virgule, filtre et seuil (PM1001 uniquement)
Température: Fluide: -20...+85°C
  IP65 (Plastique ABS moulé, écran acrylique rouge, joint nitrile)
Connexion: Enfichable directement sur tous transmetteurs à sortie 4...20 mA et connecteur EN 175301-803 forme A (DIN 43650)
