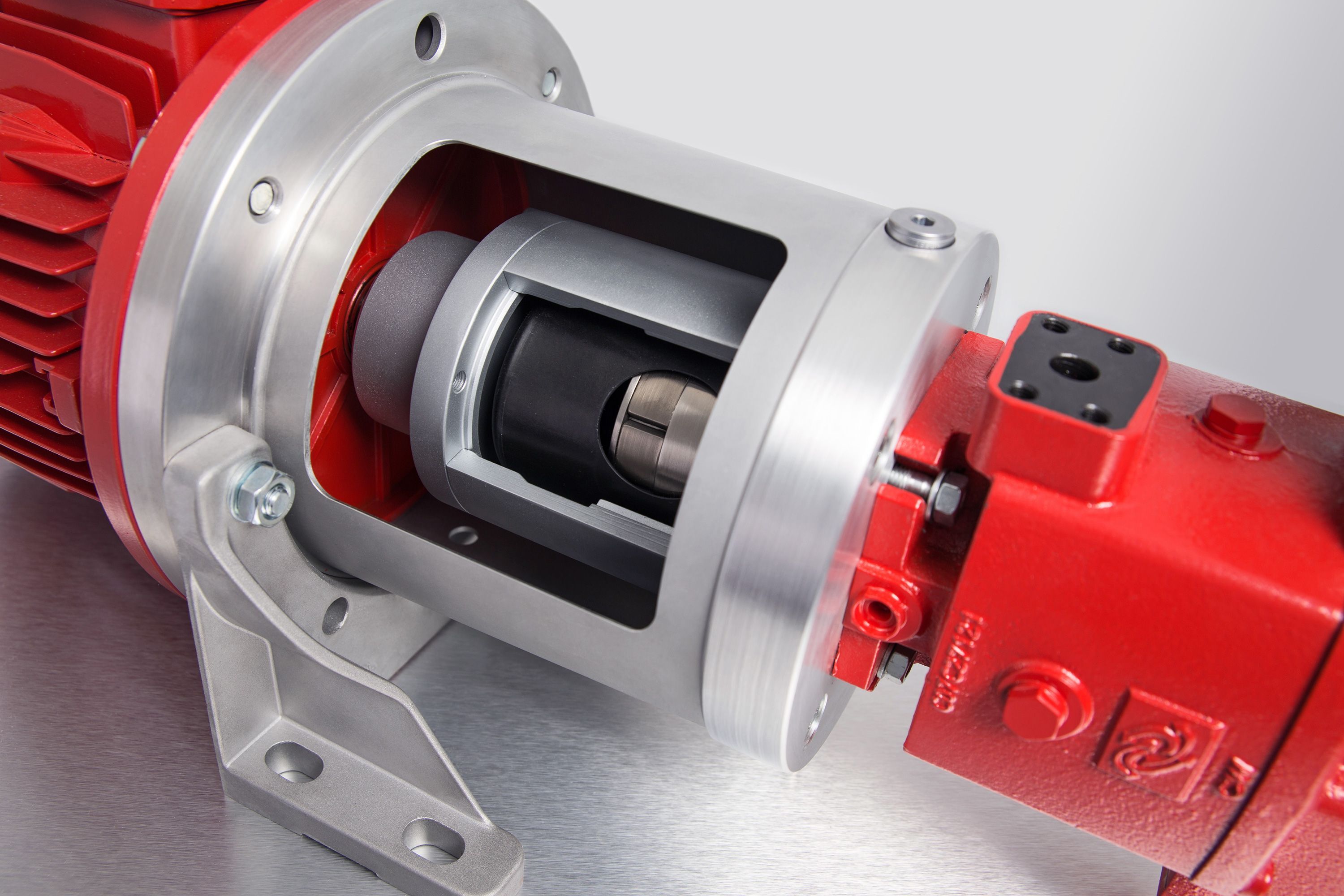

Kits de conversion
Les kits de conversion DST sont utilisés pour rétrofiter des équipements existants, notamment sur des machines hydrauliques ou PU, en remplaçant les solutions d’étanchéité et de transmission conventionnelles par un accouplement magnétique hermétique.
Disponibles pour tous les principaux fabricants de pompes et de moteurs, ces ensembles à aimants permanents sont aussi bien intégrés sur des installations neuves que sur des machines déjà en service.
Ils peuvent par exemple se substituer au presse-étoupe d’une pompe et à l’accouplement élastique entre le moteur et la pompe, afin de supprimer le joint dynamique et les risques de fuite.
Avantages
- Compatible avec toutes les pompes et tous les moteurs d’entraînement courants
- Adaptation sur mesure au système préexistant
- Fourniture pour interchangeabilité complète
- Également disponible avec lanternes supports, équerres et éléments d’amortissement
- Kits de conversion avec paliers SSiC
- Pour applications haute température avec conception à bloc palier
- Conception compacte
Kits de conversion avec cloche métallique, type de pompe SAM/REX
| Type de pompe | moteur | torque | accouplement |
| SAM H1V6PV | BG100-112 | 30 Nm | DST 75/30 |
| SAM 06cc | BG100-112 | 30 Nm | DST 75/30 |
| SAM/REX 12cc | BG100-112 | 80 Nm | DST 110/80 |
| SAM/REX 12cc | BG160 | 135 Nm | DST 135/135 |
| SAM/REX 28cc | BG132 | 80 Nm | DST 110/80 |
| SAM/REX 28cc | BG160 | 135 Nm | DST 135/135 |
| SAM/REX 28cc | BG180 | 180 Nm | DST 135/180 |
| SAM/REX 55cc | BG160 | 135 Nm | DST 135/135 |
| SAM/REX 55cc | BG180 | 180 Nm | DST 135/180 |
| SAM/REX 55cc | BG200 | 275 Nm | DST 165/275 |
| SAM/REX 55cc | BG225 | 365 Nm | DST 165/365 |
| SAM/REX 107cc | BG225 | 365 Nm | DST 165/365 |
| SAM/REX 107cc | BG250 | 500 Nm | DST 165/500 |
Autres types de pompes, tailles et couples possibles sur demande.
Kits de conversion avec cloche métallique, type de pompe Rotary
| Type de pompe | moteur | torque | accouplement |
| Rotary Power C01 | BG91 | 20 Nm | DST 75/20 |
| Rotary Power C01 | BG100-112 | 30 Nm | DST 75/30 |
| Rotary Power C04 | BG100-112 | 40 Nm | DST 75/40 |
| Rotary Power C04 | BG132 | 80 Nm | DST 110/80 |
| Rotary Power C07 | BG132 | 80 Nm | DST 110/80 |
| Rotary Power C20 | BG132 | 80 Nm | DST 110/80 |
| Rotary Power C20 | BG160 | 135 Nm | DST 135/135 |
| Rotary Power C20 | BG180 | 180 Nm | DST 135/180 |
| Rotary Power C38 | BG180 | 180 Nm | DST 135/180 |
| Rotary Power C38 | BG200 | 275 Nm | DST 165/275 |
| Rotary Power C38 | BG225 | 365 Nm | DST 165/365 |
Autres types de pompes, tailles et couples possibles sur demande.
Kits de conversion avec cloche en PEEK, type de pompe SAM/REX
| Type de pompe | moteur | torque | accouplement |
| SAM H1V6PV | BG100-112 | 35 Nm | DST 75/35 |
| SAM 06cc | BG100-112 | 35 Nm | DST 75/35 |
| SAM/REX 12cc | BG132 | 80 Nm | DST 110/80 |
| SAM/REX 12cc | BG160 | 135 Nm | DST 110/135 |
| SAM/REX 28c | BG132 | 80 Nm | DST 110/80 |
| SAM/REX 28c | BG160 | 135 Nm | DST 110/80 |
| SAM/REX 28c | BG180 | 185 Nm | DST 110/185 |
| SAM/REX 55cc | BG160 | 170 Nm | DST 135/170 |
| SAM/REX 55cc | BG180 | 205 Nm | DST 135/205 |
| SAM/REX 55cc | BG200 | 275 Nm | DST 135/275 |
| SAM/REX 55cc | BG225 | 350 Nm | DST 165/350 |
| SAM/REX 107cc | BG225 | 350 Nm | DST 165/350 |
| SAM/REX 107cc | BG250 | 450 Nm | DST 165/450 |
Autres types de pompes, tailles et couples possibles sur demande.
Kits de conversion avec cloche en PEEK, type de pompe Rotary
| Type de pompe | moteur | torque | accouplement |
| Rotary Power C01 | BG91 | 20 Nm | DST 75/20 |
| Rotary Power C01 | BG100-112 | 35 Nm | DST 75/35 |
| Rotary Power C04 | BG110-112 | 50 Nm | DST 75/50 |
| Rotary Power C04 | BG132 | 80 Nm | DST 75/80 |
| Rotary Power C07 | BG132 | 80 Nm | DST 75/80 |
| Rotary Power C20 | BG132 | 80 Nm | DST 75/80 |
| Rotary Power C20 | BG160 | 135 Nm | DST 110/135 |
| Rotary Power C20 | BG180 | 185 Nm | DST 110/185 |
| Rotary Power C38 | BG180 | 185 Nm | DST 110/185 |
| Rotary Power C38 | BG200 | 275 Nm | DST 135/275 |
| Rotary Power C38 | BG225 | 350 Nm | DST 165/350 |
Autres types de pompes, tailles et couples possibles sur demande.
Couple
- 1 à 1500 Nm
Applications
- Machines en PU
- Compresseurs
- Industrie chimique
- Hydraulique
Avantages
Cloche en PEEK:
- Conception compacte
- Aucune perte par courants de Foucault
- Version sur palier
- Couple augmentée sur la plupart des tailles
- Charge réduite sur les paliers de la pompe et du moteur
- Aucun refroidissement nécessaire
- Aucune modification de tuyautage nécessaire
- Bonne résistance chimique
Cloche métallique:
- Exécution débit total
- Version haute pression avec cloche en titane
- Version sur palier
- Solutions personnalisées
- Bonne résistance chimique
Passer à l'étanchéité magnétique sans remplacer votre équipement
Une garniture mécanique finit toujours par fuir. Sur une pompe PU, un compresseur ou une installation hydraulique, cette fuite peut provoquer :
- un arrêt non planifié de production,
- un risque pour le personnel et l'environnement,
- une non-conformité réglementaire (ISO 14001, ATEX),
- un coût global d'exploitation très supérieur au coût initial.
Le kit de conversion DST remplace en une seule opération :
- le presse-étoupe / garniture mécanique de la pompe,
- et l'accouplement élastique entre moteur et pompe,
par un ensemble à aimants permanents totalement hermétique. Il s'installe sur la majorité des marques de pompes et de moteurs du marché, sans modification de tuyauterie.
Étude de cas chiffrée : pour un accouplement à 2 100 € associé à un moteur 15 kW, l'investissement est amorti dès la 1ère maintenance évitée, soit ~25 k€ d'économie sur 10 ans. lire l'article complet
Pour comprendre plus en détail le principe de transmission sans contact utilisé dans le retrofit ? Consultez les Accouplements magnétiques.
Pour choisir une cloche selon le fluide, la pression ou la température de service ? Voir tous les matériaux disponible dans la gamme de Cloches DST.
Pour valider le couple, l’encombrement ou les pertes par courants de Foucault ? Nous réalisions tous Calculs et simulations pour assurer la compatibilité des équipements avec votre application
Besoin d’un guidage adapté aux efforts axiaux ou radiaux de la pompe ? Commandez un Paliers lisses en SSiC.
