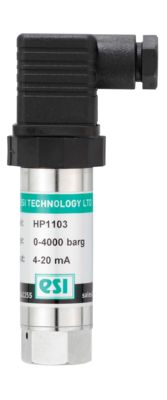

Série HP1000
Transmetteur pour Hautes Pressions
Cellule: SoS (Silicon-on-Sapphire)
Plage de pression: de 0 à 4.000 bar
Certification: ATEX/IECEx disponible, y compris pour mines M1; DNV GL
- Plages de pression jusque 5.000 bar
- Mesure des hautes pressions en toute sécurité grâce à la technologie unique du capteur
- Membrane et raccord process usinés dans une seule et même pièce en Titane, sans joint ni soudure
- Très haute tenue en surpression et aux pressions transitoires
- Cellule à technologie Silicon-on-Sapphire procurant de remarquables performances et une grande fiabilité
- Option ATEX/IECEx disponible, y compris pour mines M1
- Certification DNV GL
Les transmetteurs de pression de la série HP1000 utilisent la technologie Silicon-on-Sapphire pour les applications à très hautes pressions, avec des plages de fonctionnement jusque 5.000 bar, tout en conservant un niveau de performance extrêmement élevé. La technologie unique du capteur Silicon-on-Sapphire procure de remarquables performances et assure une excellente stabilité sur une large plage de température.
Les parties en contact avec le fluide et la membrane sont usinées dans une seule et même pièce en alliage de Titane, sans soudure, offrant ainsi une grande sécurité et tenue en pression. Le raccord process en Titane assure une protection maximale à la corrosion.
Conçu pour répondre aux environnements sévères, ce transmetteur offrira constamment des performances précises tout en maintenant une durabilité élevée. Le raccord process autoclave standard permet une étanchéité sûre et fiable à pressions élevées. Disponibles pour des plages de pression de 0...600 bar à 0...5.000 bar, et avec une sortie analogique de type 0 – 10 mV/V, 0 – 5 V, 0 – 10 V ou 4 – 20 mA. Le spectre des applications comprend l'aérospatial, les laboratoires et centres d'essai, la pétrochimie et l'industrie en général.
Une version ATEX et IECEx est également disponible en option pour les zones en atmosphères explosibles gaz (zone 0), poussières (zone 20) et mines (groupe I M1). La Série HP1000 est certifiée DNV GL.
Modèle pour p≤2.000 bar | HP1000 | HP1001 | HP1011 | HP1002 | HP1012 | HP1003 | |
Modèle pour p>2.000 bar: | HP1100 | HP1101 | HP1111 | HP1102 | HP1112 | HP1103 | |
Sortie analogique: | 10 mV/V (4 fils) | 0...5 V (4 fils) | 0...5 V (3 fils) | 0...10 V (4 fils) | 0...10 V (3 fils) | 4...20 mA (2 fils) | |
Tension d'alim.: | 10 VDC (5...15 V) | 13...30 VDC | 13...30 VDC | 13...30 VDC | 13...30 VDC | 10...36 VDC | |
Pression de référence: | Relative | ||||||
Plages de pression: | 0...600 bar | 0...1.000 bar | 0...1.500 bar | 0...2.000 bar | 0...3.000 bar | 0...4.000 bar | 0...5.000 bar |
Surpression maxi: | 900 bar | 1.500 bar | 2.250 bar | 3.000 bar | 4.500 bar | 5.000 bar | 6.000 bar |
Cellule: | Silicon-on-Sapphire (SoS) | ||||||
Précision: | ±0,25% échelle BFSL (±0,1% en option) | ||||||
Température: | Ambiante: -40...+85°C Fluide: -50...+125°C |
||||||
Compatibilité parties humides: | Tous fluides compatibles avec alliage de Titane | ||||||
Connexion: | EN 175301-803 forme A, M12x1, Câble blindé 1 m, Câble blindé IP67 1 m, certifiée ATEX/IECEx, approuvée DNV GL, approuvée DNV GL + certifiée ATEX/IECEx | ||||||
Raccord pression: | Autoclave F-250-C-femelle, M16x1,5 femelle joint conique | ||||||
Options: | ATEX/IECEx (versions 4...20 mA uniquement), DNV GL, étalonnage 5 ou 10 points | ||||||
Accessoires: | Afficheur enfichable, afficheur encastrable, adaptateur HT, câble pour connecteur M12 |
