Série GS4200-USB

Transducteur de Pression Numérique à Haute Dynamique

Cellule: SoS (Silicon-on-Sapphire)
Plage de pression: de -1 à 5.000 bar
Lecture directe sur PC, portable ou tablette via connexion USB 2.0

  • Fréquence d'échantillonnage paramétrable jusque 1.000 Hz
  • Cellule à technologie Silicon-on-Sapphire
  • Choix plages de pression du vide à 5.000 bar
  • Précision (NLHR) ±0,15% de l'échelle BFSL
  • Détection et configuration automatiques
  • Compatible USB 2.0
  • Logiciel ESI-USB© téléchargeable avec misé à jour automatique
  • Mesure et enregistrement en simultané jusque 16 pressions
  • Compensation en température automatique
  • Création de rapports d'essais personnalisés
  • Compatible avec C#, VB, Labview et Excel VBA (bibliothèque API .dll)

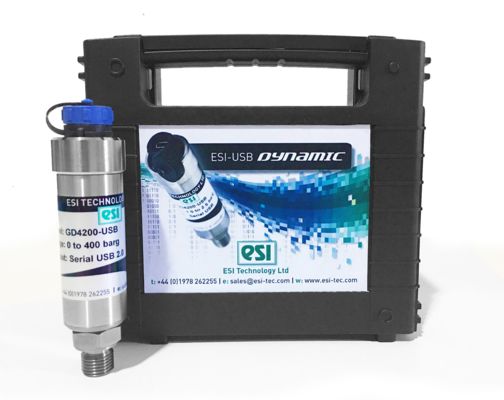

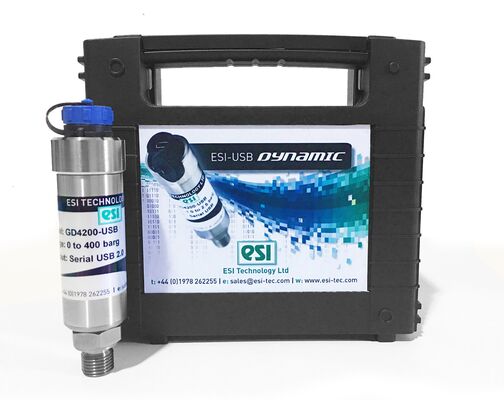

  • Livré dans coffret portable avec câble USB 2 m

Le Transducteur de Pression Dynamique GD4200-USB© a été conçu pour mesurer, analyser et enregistrer la pression directement sur votre ordinateur sans l'emploi d'une interface E/S souvent coûteuse. Il est possible de mesurer jusque 16 lignes de pression différentes à la fois, et de générer des PV d'essais personnalisés.

Le transducteur est alimenté par le port USB de l'ordinateur, et les données sont affichées à l'écran via le logiciel paramétrable ESIUSB © compatible Windows livré avec chaque transducteur. La connexion est instantanée avec auto-détection, et la configuration du PC ou de l'ordinateur portable est automatique via le protocole USB. Le taux d'échantillonnage permet la mesure de pressions dynamiques avec une résolution jusque 21 bit, avec une fréquence d'échantillonnage paramétrable de 1.000 Hz maxi.

Pour les relevés en temps réel, le transfert des données à l'ordinateur est effectué sans perte de précision ou de bande passante. Le transducteur de pression est compatible USB 2.0, le logiciel de configuration et d'analyse ESI-USB© est compatible Windows©7 (32 & 64 bit), 8, 8.1 et 10. Les données peuvent être affichées sous forme de graphique ou de tableau, dans l'unité choisie, et selon une échelle totalement réglable. Les données peuvent être enregistrées dans un fichier ou exportées vers Excel/PDF.

La cellule à technologie unique Silicon-on-Sapphire offre des performances exceptionnelles et procure une excellente stabilité sur une large plage de température. La grande précision de mesure permet d'obtenir une haute résolution avec une précision meilleure que 1 pour 10.000. Neuf plages de pression ont été soigneusement sélectionnées pour permettre à l'utilisateur de couvrir toutes les pressions requises, du vide jusque 4.000 bar, via l'utilisation du logiciel ESI-USB © avec mise à l'échelle automatique.

Chaque unité nécessite l'emploi du logiciel ESI-USB© téléchargeable gratuitement, et est livrée avec un câble USB de 2 m IP68 ainsi qu'un coffret portable extrêmement pratique.

Modèle: GS4200-USB
Sortie analogique: USB 2.0 compatible
Tension d'alim.: 5 VDC via port USB
Pression de référence: Relative ou Absolue
Plages de pression: -1...2,5 bar 0...16 bar 0...100 bar 0...400 bar 0...1.000 bar 0...1.500 bar 0...2.000 bar 0...4.000 bar 0...4.000 bar
Surpression maxi: 5 bar 32 bar 200 bar 800 bar 1.500 bar 1.650 bar 4.000 bar 5.000 bar 6.000 bar
Cellule: Silicon-on-Sapphire (SoS)
Précision: ≤±0,15% échelle BFSL
Fréquence échantillonnage: Jusque 5 Hz (21 bit), paramétrable
Température: Ambiante: -20...+85°C
Fluide: -50...+125°C
Compatibilité parties humides: Tous fluides compatibles avec alliage de Titane
Connexion: Connecteur USB mini B
Raccord pression: G1/4", NPT1/4", Autoclave F-250-C (p>1.500 bar)
Logiciel: ESI-USB gratuit compatible Windows 8, 8.1 et 10; mises à jour automatiques et gratuites
Livraison: Dans coffret portable et solide, avec câble USB 2 m IP68
