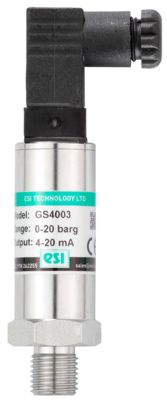

Série GS4000

Transmetteur de Pression Économique pour Applications Générales

Cellule: céramique à couche épaisse ou jauge de contrainte à feuilles encollées
Plage de pression: de -1 à 700 bar
Pression de référence: relative ou absolue

  • Convient pour la majorité des applications industrielles
  • Plages de pression de 0...500 mbar jusque 0...700 bar
  • Pression relative ou absolue
  • Mesure de pression fiable et précise
  • Très grande durée de vie
  • Robustes et compacts à la fois

La Série GS4000 est destinée aux applications ne nécessitant pas un gros investissement, tout en exigeant une mesure fiable et précise. L'utilisation d'une cellule de mesure à feuilles encollées et de techniques de fabrication uniques se traduit par un transducteur de haute qualité à faible coût, idéal pour les applications OEM.

Fabriqués en acier inox avec membrane en acier inox 17/4PH pour les plages de pression jusque 20 bar, et une membrane céramique pour les pressions plus faibles, les transmetteurs et transducteurs de la Série GS4000 offrent une conception solide et compacte à la fois. Ils sont utilisés pour le contrôle continu de pression d'huile, gaz, eau et autres fluides dans un grand nombre d'applications.

La précision standard de ± 0,25% avec tenue en surpression caractéristique de deux fois la pleine échelle, le choix du type de sortie analogique et l'accès facile pour réétalonnage confirment l'excellente conception de ce transmetteur. Tous les modèles sont livrés soit en 1/4" BSP, soit avec d'autres raccords. Les pièces en contact avec le fluide sont en alliage de Titane et offrent une résistance unique à la corrosion.

Des versions IP66 sont également disponibles pour les applications nécessitant une haute protection à l'environnement. Les GS4200 trouvent leur place dans les applications de contrôle continu de pression d'huile, de gaz, d'eau et autres liquides de process, pour l'industrie, le médical ou l'aéronautique. Ils sont également parfaits pour le contrôle des systèmes de réfrigération, pneumatiques, HVAC (CVC) et moteurs.

Une version ATEX et IECEx est également disponible en option pour les zones en atmosphères explosibles gaz (zone 0), poussières (zone 20) et mines (groupe I M1). La Série GS4200 est également certifiée DNV GL.

Telecharger catalogue
Modèle pour p>20 bar: GS4000 GS4001 GS4011 GS4002 GS4012 GS4003
Modèle pour p≤20 bar: GS4100 GS4101 GS4111 GS4102 GS4112 GS4103
Sortie analogique: 2 mV/V (4 fils) 0...5 V (4 fils) 0...5 V (3 fils) 0...10 V (4 fils) 0...10 V (3 fils) 4...20 mA (2 fils)
Tension d'alim.: 10 VDC (5...15 V) 13...30 VDC 13...30 VDC 13...30 VDC 13...30 VDC 13...36 VDC
Pression de référence: Relative ou Absolue (jusque 25 bar)
Plages de pression: -1...0 bar 0...0,5 bar 0...1 bar 0...10 bar 0...25 bar 0...100 bar 0...250 bar 0...700 bar
Surpression maxi: 1,6 bar 0,8 bar 1,6 bar 16 bar 50 bar 20 bar 500 bar 1.050 bar
Cellule: p≤20 bar: Céramique à couche épaisse
p>20 bar: Jauge de contrainte à feuilles encollées
Précision: ±0,25% échelle BFSL (±0,1% en option)
Température: Ambiante: -20...+85°C
Fluide: -20...+85°C
Compatibilité parties humides: p≤20 bar: tous fluides compatibles avec acier inox 316, alumine (Al2O3) et joint NBR
p>20 bar: tous fluides compatibles avec acier inox 17/4PH et 316
Connexion: EN 175301-803 forme C, M12x1, Câble blindé 1 m, Câble blindé IP67 1 m
Raccord pression: G1/4", NPT1/4"
Options: Étalonnage 5 ou 10 points
Accessoires: Afficheur encastrable, adaptateur HT, câble pour connecteur M12
