Comment utiliser EasyCal et Cal.flow VSE pour les étalonnages débitmétriques de haute précision ?

Cal.flow est un dispositif USB compact qui, associé à un PC, est parfait pour étalonner les débitmètres à sortie impulsionnelle.

Le système est particulièrement intéressant pour les utilisateurs disposant de bancs d'essai internes et souhaitant effectuer des contrôles réguliers de leurs débitmètres. De la détermination classique du facteur K à la mesure indépendante de la fréquence d'entrée, tout est possible avec ce système.

Il vous faudra disposer d'un banc de tests permettant au débitmètre étalon et au débitmètre à étalonner de fonctionner en série, et ayant un débit variable manuellement.

0:29 : La procédure se déroule via le logiciel et permet de générer un PV d'étalonnage au format PDF comprenant toutes les valeurs mesurées.

0:36: Vous pouvez étalonner un étalon et un débitmètre d'essai en usant le principe de référence avec 24 points de mesure maxi.

0:45 : Vous trouverez le boîtier Cal.flow, 2 câbles M12, 2 connecteurs en T, 1 câble USB-C, un bloc d'alimentation externe 24 V, ainsi qu'un certificat de licence vous permettant de télécharger EasyCal.

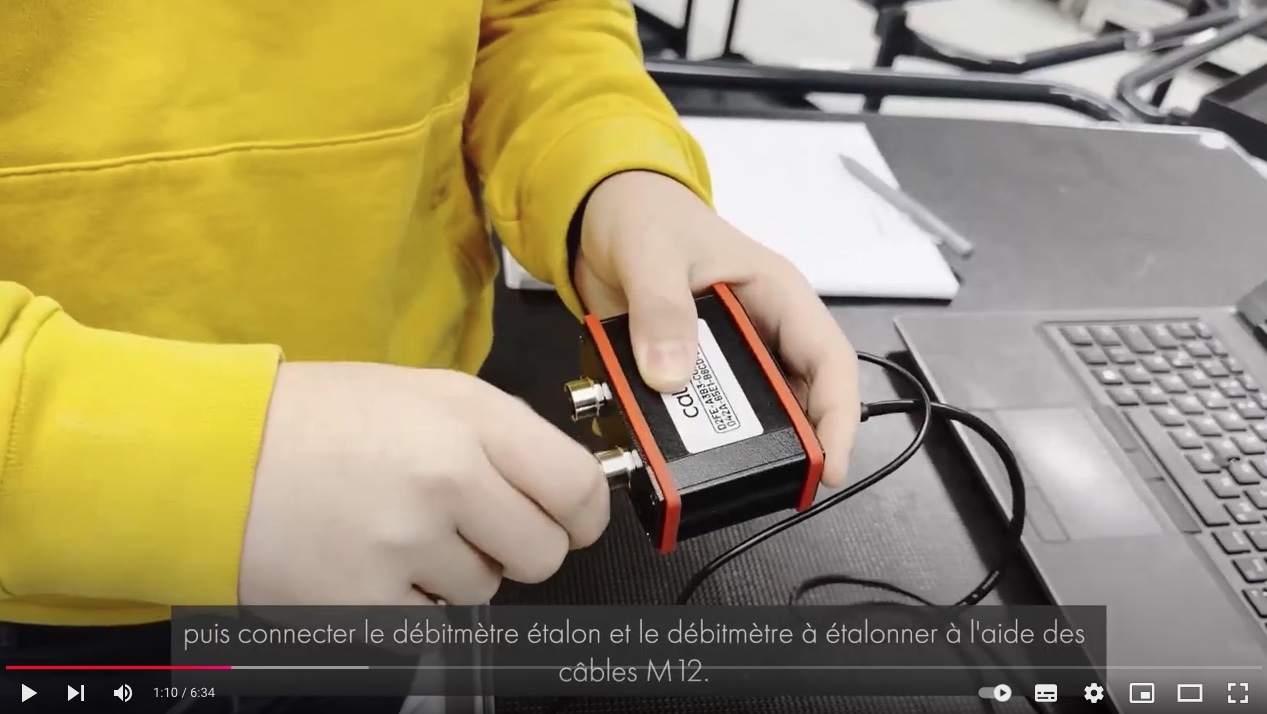

1:04 : Raccorder Cal.flow au PC grâce au câble USB-C, puis connecter le débitmètre étalon et le débitmètre à étalonné à l'aide des câbles M12.

1:21 : Si le banc fournit l'alimentation, il n'est pas nécessaire d'utiliser le bloc d'alimentation fourni.

1:29 : A la première ouverture d'EasyCal, vous serez peut-être amené à saisir le numéro de série du Cal.flow que l'on trouve sur le certificat de licence. Puis sélectionnez les caractéristiques des débitmètres et les paramètres de mesure souhaités.

1:42 : A tout moment, vous pouvez vous référer au manuel en ligne que l'on trouve facilement en cliquant sur le bouton help situé en haut.

1:53 : Tout d'abord il faut renseigner les caractéristiques du débitmètre étalon : type, numéro de série, facteur d'interpolation, type de canal ainsi que le tableau d'étalonnage.

2:06 : La méthode la plus facile de saisir les données d'étalonnage est d'utiliser le fichier Excel qui comprend vos données actuelles et de copier les cellules et les coller dans la table de linéarisation.

2:17 : Il n'y a que deux colonnes à remplir, la troisième étant remplie automatiquement.

2:21 : Dans notre exemple, nous avons coller les fréquences et le facteur K.

2:27 : Comme vous le remarquerez, toutes les étapes sont modulables et comportent une fonction de présélection.

2:32 : Ceci vous permet d'enregistrer pour chaque étape les configurations saisies, et de les recharger ultérieurement.

2:38 : A l'étape 2, vous devrez sélectionner la tension d'alimentation des débitmètres. Il y a trois options possibles.

2:43 : L'option 1 consiste à utiliser le Jack DC externe lorsqu'il n'y a aucune alimentation disponible sur le banc.

2:48 : L'option 2 consiste à utiliser l'alimentation fournie par le banc en utilisant les connecteurs en T.

2:54 : Et la dernière option consiste à utiliser le booster interne qui convertit les 5 V de l'USB en 24 V.

3:00 : Mais ceci n'est possible que s'il y a une faible consommation d'énergie des rails d'alimentation 24 V.

3:05 : A l'étape 3, il faudra spécifier le fluide utilisé.

3:13 : Une fois terminé, cliquez sur le bouton étape suivante situé en haut

3:18 : A l'étape 4, nous paramètrerons le débitmètre à étalonner : type, numéro de série, ainsi que la configuration du port, c'est-à-dire si la sortie signal comporte un ou deux canaux.

3:28 : Nous aurons également besoin d'un facteur K approximatif afin de repérer s'il s'agit d'un débitmètre VSE connu et si nous pouvons mesurer en alimentant les deux débitmètres avec le même débit.

3:40 : Dans l'étape de configuration de la mesure, vous pouvez sélectionner le nombre de cycles et le nombre d'impulsions à compter.

3:56 : Si vous avez besoin d'aide complémentaire sur l'ensemble de ces options, vous pourrez toujours vous référer à la documentation.

4:01 : A l'étape 6, vous paramétrerez les points d'étalonnage désirés.

4:05 : Vous pouvez utiliser les boutons du bas pour ajouter des points manuellement, ou le calculateur de modèles pour obtenir des points compris dans la plage du débitmètre.

4:12 : Ceci vous permet également d'exploiter des courbes exponentielles afin que plus de points de bas de plage soient présents, c'est-à-dire là où le débitmètre est généralement moins linéaire.

4:20 : En dernière page, vous devrez indiquer le chemin d'accès où enregistrer le PV d'étalonnage, et définir le nom du PV, le nom de l'opérateur, ainsi que des informations complémentaires si vous voulez générer un PV d'étalonnage.

4:33 : En passant à l'étape suivante, l'écran suivant s'affiche et vous pourrez démarrer la procédure d'étalonnage

4:38 : A présent, vous pouvez démarrer les pompes et ajuster le débit en fonction de la cible souhaitée.

4:43 : Vous pouvez également visualiser les courbes en temps réel à droite, ou utiliser les valeurs numériques à gauche.

4:50 : EasyCal s'assurera que vous vous trouvez dans la fenêtre d'hystérésis du débit cible et qu'il y reste pendant une durée configurable.

5:00 :Une fois le contrôle de stabilité terminé, le comptage des impulsions commence et les barres de progression avancent.

5:06 : La durée du point dépend du nombre d'impulsions paramétrées et du débit.

5:11 : Généralement, un très faible débit demandera un temps plus long pour l'achèvement de l'étalonnage. Aussi il pourrait être judicieux de limiter le temps de comptage en limitant le nombre d'impulsions.

5:20 : Mais pour une occurrence de mesure constante et élevée, il est conseillé de désactiver la limite de temps et de toujours compter le nombre d'impulsions spécifié.

5:29 : Vous devez à présent répéter la procédure jusqu'à ce que tous les points d'étalonnage aient été mesurés.

5:35 : Les nombres de points et de cycles restants sont indiqués à droite.

5:45 : Une fois le dernier point mesuré, vous pourrez cliquer sur le bouton Fill Calibration Protocol ou aller à l'onglet Reports pour générer le PV.

5:55 : Utilisez le sélecteur de résultats au coin en haut à gauche pour sélectionner le PV, éditer les données de la société, et pourquoi pas ajouter logo et adresse.

6:03 : En haut, vous trouverez des paramètres complémentaires permettant de changer l'aspect de la courbe d'erreur, ainsi que la méthode de calcul de la répétabilité.

6:13 : Utilisez le bouton en haut pour exporter vos données en tableur Excel ou le PV en format PDF.

6:20 : Toutes vos données sont enregistrées dans le schéma d'accès spécifiés plus haut, et vous pouvez à tout moment réimporter les mesures afin de créer un nouveau PV.

Dans les systèmes fluides dynamiques, des phénomènes d'écoulement complexes se produisent souvent, ce qui rend une analyse précise cruciale pour les performances du système.
Le nouveau système d'enregistrement des données Log.flow offre la solution parfaite pour répondre à ce besoin. Log.flow est un outil polyvalent qui permet d'acquérir et d'analyser des données de mesure à l'aide de capteurs de volume.

Grâce au logiciel EasyCal pour PC, les utilisateurs peuvent surveiller de près des processus hautement dynamiques avec des taux d'échantillonnage allant jusqu'à 1000 Hz. Le système permet l'enregistrement simultané des débits et des volumes pour les deux canaux, fournissant des visualisations et des enregistrements précis des données de mesure. Log.flow est particulièrement adapté au diagnostic et à la maintenance des systèmes de fluides et constitue un outil indispensable pour des mesures de débit rapides et précises dans divers secteurs.

Parallèlement, le système d'étalonnage Cal.flow établit de nouvelles normes en matière d'étalonnage des dispositifs de mesure du débit. Cal.flow utilise le principe de référence en connectant un appareil standard (« Master ») et l'appareil testé (« Test Device ») en série pour garantir des débits identiques.
Il s'agit d'un dispositif USB compact et portable qui, associé au logiciel EasyCal, offre une solution avancée pour l'étalonnage.
Le processus d'étalonnage est contrôlé de manière simple et intuitive via le logiciel PC et est automatiquement documenté, ce qui permet d'obtenir un rapport d'étalonnage détaillé au format PDF.

Découvrez les nouvelles possibilités de mesure et d'étalonnage du débit avec les solutions de VSE Volumentechnik GmbH.
